Solaris Volume Manager. Конфигурирование RAID устройств


Автор: Юрий Кажаров
Оригинал: solaris-center.ru - Центр Solaris технологий

В статье описываются функциональные возможности Solaris Volume Manager (SVM), и рассматриваются механизмы конфигурирования RAID устройств.

Версия для печати

Введение

Основная нагрузка в любой серверной системе ложиться на ее дисковую подсистему, что приводит к быстрому износу носителей информации и, как следствие, потере данных и вынужденному простою сервисов. Построение современных высокодоступных информационных систем накладывает жесткое требование по минимизации времени простоя сервисов и предоставление их в режиме 24х7х365.

Для обеспечения надежности функционирования дисковых систем и сохранности данных, используется технология RAID (Redundant Array of Inexpensive(Independent) Disks). RAID устройства представляют собой набор дисков, объединенных по особым правилам в один виртуальный дисковый носитель. Правила объединения дисков определяют тип создаваемого RAID устройства, например: 0, 1, 0+1, 1+0, 5 и т.д.

RAID устройства бывают:

  • аппаратные √ когда для их организации используются специальные RAID-контроллеры

  • программные √ когда RAID устройства создаются с помощью программных продуктов.

В операционной системе Sun Solaris используется довольно мощный программный продукт для организации RAID устройств - Solaris Volume Manager (SVM). Начиная с Solaris 9 (в Solaris 8 это был отдельный продукт √ Solstice Disk Suite), он интегрирован в систему и предоставляет механизмы по созданию не только RAID устройств, но и расширяет функциональные возможности дисковой системы в Sun Solaris.

SVM предоставляет следующие функциональные возможности:

Возможность

Описание

Применение

- организация RAID-0

Совокупность физических частей (slices), которые объединяются в единое логическое устройство

Кода необходимо повысить производительность дисковой системы, либо увеличивать ее объем


- организация RAID-1

Зеркало диска либо его части

Повышение надежности дисковой подсистемы за счет параллельного копирования данных на зеркальный носитель


- организация RAID-5

Распределение данных по нескольким дискам и использование механизма контроля четности

Повышение надежности дисковой подсистемы за счет распределения данных на нескольких носителях с использованием механизма контроля четности


- создание soft-partitions

Разбиение физической части диска на несколько логических частей

Расширяет предел разбиения диска с 7 слайсов до 8192 так называемых soft-partitions и позволяет динамически перераспределять soft-partitions между разделами, увеличивая, таким образом, размер файловой системы


- организация пулов горячей замены (Hot spare pools)

Набор резервных дисков либо их частей, которые автоматически используются при нарушениях работы основных дисков RAID системы


Повышает надежность RAID-1 и RAID-5 систем

- организация распределенных дисковых систем (Disk sets)

Совокупность сетевых дисков, выставленных на разных системах и объединенных в логический диск, которые могут использоваться другими системами

Организация распределенных дисковых систем.

SVM в своей работе оперирует виртуальными логическими дисками, которые называются томами (volume) либо, исторически сохранившимся названием, - метаустройствами (metadevice). Эти логические устройства прописаны в системе в /dev/md/dsk(╚блочный доступ╩) и /dev/md/rdsk(╚прямой доступ╩) под названием √ d<номер_устройства>, и могут создаваться как из физических дисков или их частей, так и из самих логических дисков, созданных SVM.

Создавать, конфигурировать и управлять виртуальными логическими дисками можно с помощью ряда команд либо с помощью графической консоли управления - Solaris Management Console (/usr/sbin/smc).



RAID-устройства. Теория

RAID-0. Этот вид устройств предназначен для расширения объемов файловой системы за счет ╚склеивания╩ различных частей дисковых носителей и не обеспечивает избыточность. Они могут использоваться как самостоятельные устройства, так и в организации более ╚сложных╩ √ RAID-1 (зеркало).

RAID-0 устройства можно создавать на всю партицию диска и на отдельные части файловой системы: /(root), /usr, /var, /opt, swap и т.д.

Существует три функциональных механизма работы RAID-0:

  • Распределение (stripe)

  • Склеивание (concatenation)

  • Склеивание ╚распределенных╩ томов (concatenated stripe)

При механизме распределения данные рассеиваются по всем частям тома одновременно (параллельно), что позволяет получить повышение производительности дисковой системы.

При создании распределенных систем необходимо помнить, что их невозможно создавать на уже существующей файловой системе. Нужно вначале сделать backup файловой системы, затем сконструировать логическое устройство, и восстановить сохраненные данные.

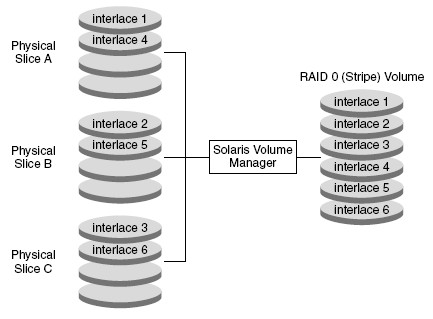

Рис.1 RAID-0. Пример распределенного тома (stripe)

При механизме ╚склеивания╩, данные вначале записываются в первую часть логического тома, по его заполнении √ во вторую, и т.д. Очевидно, что в данном случае никакого повышения производительности операций ввода/вывода не происходит, так как данные записываются последовательно.

RAID-0 в режиме ╚склеивания╩ оптимально подходит для ситуаций, когда необходимо организовать дисковый раздел определенного размера, собрав его из нескольких частей.

Важной особенностью данного механизма, является возможность динамически расширять размер логического тома, добавляя новые части дисков. Кроме того, эти действия можно проводить на ╚активной╩ файловой системе без нарушения ее работоспособности.

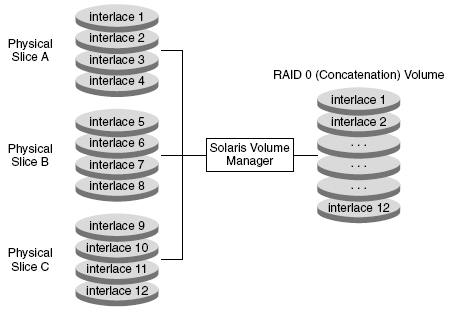

Рис.2 RAID-0. Пример ╚склеенного╩ тома (concatenation)

Режим склеивания ╚распределенных╩ томов (concatenated stripe) представляет собой совокупность описанных выше механизмов: сначала создаются ╚распределенные╩ тома, а потом они склеиваются в единое целое.

RAID-1. Его еще часто называют √ зеркало. Зеркало представляет собой устройство, состоящее из RAID-0 томов, в котором данные дублируются параллельно на нескольких томах. Тома подразделяются на ╚главное зеркало╩ и ╚вторичные зеркала╩. Первые представляет собой основной дисковый раздел, который мы хотим продублировать, а вторые √ копии. Всего может быть три таких копии.

Стандартное ╚зеркало╩ состоит из двух частей: ╚главного зеркала╩ и ╚вторичного зеркала╩. Вы можете добавить еще одно либо два дополнительных ╚вторичных зеркала╩ и использовать их для backup-а системы. Таким образом, можно ╚на горячую╩ производить архивирование файловой системы, организованной механизмом RAID-1.

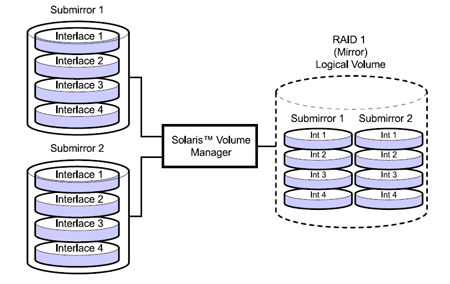

Рис.3 RAID-1. Пример зеркала (mirror)

Добавлять и отключать ╚вторичные зеркала╩ можно на работающей дисковой системе. Единственное требование заключается в том, чтобы хоть одно из этих зеркал было ╚активным╩. Вторичные зеркала доступны для монтирования в режиме ╚только чтения╩.

Как и в случае с RAID-0, вы можете создавать зеркала на всю партицию диска, либо только на выборочную его часть. Фактически, это определяется теми логическими томами, из которых данное зеркало собирается.

SVM поддерживает два вида RAID-1 устройств:

  • RAID-0+1 √ технология зеркалирования ╚распределенных╩ томов

  • RAID-1+0 √ технология распределения ╚зеркальных╩ томов

В случае использования технологии RAID-0+1, выход из ╚строя╩ одной из частей ╚распределенного╩ тома повлечет за собой нарушение работы всего ╚вторичного зеркала╩.

Пример организации технологии RAID-0+1 представлен на следующем рисунке:

Рис.4 RAID-0+1

В отличие от RAID-0+1, технология 1+0 более защищена от возможных сбоев √ при выходе из ╚строя╩ одного из компонентов в любом зеркале, нарушения работы не произойдет.

Как видно на следующем рисунке, RAID-1+0 представляет собой совокупность зеркальных томов, объединенных в ╚распределенное╩ логическое устройство:

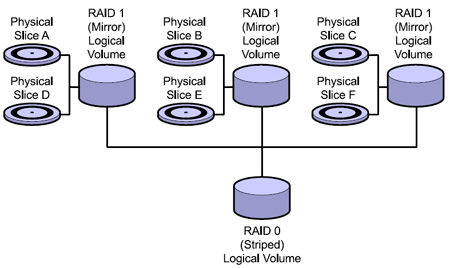

Рис.5 RAID-1+0

При конфигурировании RAID-1 устройств необходимо учитывать ряд определяющих параметров, которые влияют на производительность созданного зеркала. Эти параметры устанавливаются как для операций чтения, так и для операций записи, и могут быть изменены по необходимости в любое время.

Для операций чтения задаются следующие параметры:

Правила

Описание

Round Robin (default)

Сбалансированная загрузка между зеркалами

Geometric

Позволяет разделять операции чтения между зеркалами на основе адресных блоков логических дисков

First

Направлять все операции чтения в ╚главное╩ зеркало

Для операций записи задаются следующие параметры:

Правила

Описание

Parallel (Default)

Осуществляет запись данных одновременно (параллельно) на все зеркала в логическом томе

Serial


Указывает на то, что запись на следующее зеркало будет начата только по завершении операции записи на предыдущее

Для того чтобы технология RAID-1 обеспечила максимальную надежность и производительность, рекомендуется соблюдать несколько правил:

  • Размер ╚вторичных зеркал╩ должен быть не меньше размера ╚главного зеркала╩. Больше √ можно, но экономически не целесообразно, поскольку избыточная область просто ╚повиснет в воздухе╩

  • Размещайте части зеркала на разных дисках, а диски на разных контроллерах. Это обеспечит высокую надежность и производительность

  • Старайтесь использовать диски одной модели и не размещайте их на контроллерах разного типа (SCSI, IDE и т.д.)

  • Не рекомендуется монтировать ╚вторичные зеркала╩ до тех пор, пока они не переведены в состояние offline

  • Экспериментируйте с параметрами чтения/записи для получения максимальной производительности зеркального тома


RAID-5. Данный тип устройств очень похож на технологию RAID-0, но, в отличие от ╚распределенных╩ томов, содержит специальную область на каждом диске с данными контроля четности одного из компонентов тома.

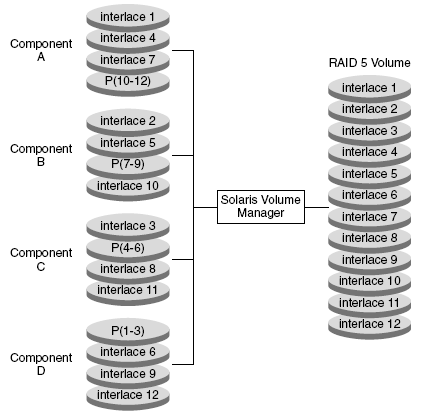

Рис.5 RAID-5

Если по какой-либо причине компонент RAID-5 системы выходит из ╚строя╩, то данные, которые были на нем, автоматически восстановятся на основании информации с других компонентов тома. Для того чтобы данный механизм успешно функционировал, количество дисков, объединяемых в RAID-5, должно быть больше трех. Если вы не используете Hot Spare Pools (пул дисков ╚горячей╩ замены), то система может восстановить только один поврежденный компонент тома.

Суммарный размер RAID-5 тома равен количеству дисков, объединенных в том, уменьшенному на размер одного дискового носителя.

RAID-5 нельзя использовать для разделов: /(root), /usr и swap, а также для уже существующих файловых систем.

В заключение рассмотрения теории RAID-устройств, хочу привести таблицу сравнительных характеристик для описанных выше технологий:


RAID-0 (concatenation)

RAID-0 (stripe)

RAID-1

RAID-5

Избыточность данных

Нет

Нет

Да

Да

Повышение производительности (чтение)

Нет

Да

По разному

Да

Повышение производительности (запись)

Нет

Да

Нет

Нет

Увеличение размера дисковой системы

Да

Да

Нет

Да



Hot Spare Pools (пулы ╚горячей╩ замены). Пулы ╚горячей╩ замены предоставляют возможность повысить надежность функционирования RAID-1 и RAID-5 устройств.

Они представляют собой набор дисковых частей, которые по мере необходимости используются вместо поврежденных частей RAID-тома. Когда происходит ошибка в работе RAID, система просматривает пул и выбирает доступные и подходящие по размеру предварительно заготовленные ╚разделы замены╩.

Найдя подходящий раздел, она помечает его как ⌠In-Use■, включает в RAID-том и проводит синхронизацию данных.

Вы можете создавать и изменять пулы, назначать их разным RAID устройствам, но сами эти устройства могут ассоциироваться только с одним объявленным пулом.

RAID устройства используют пулы до тех пор, пока поврежденные части не будут заменены. После этого ресурс пула освобождается, устанавливается в состояние ⌠Available■ и может использоваться снова.



Рис.6 Hot Spare Pools (пулы ╚горячей╩ замены)



SVM. Конфигурирование

Перед тем как приступать к созданию логических устройств, необходимо выполнить ряд подготовительных действий:

  1. составить структуру будущего логического тома и определить необходимые для этого компоненты. На этом этапе вы определяете: какие разделы будут организованы в логические устройства, на каких дисковых носителях они будут расположены и как необходимо форматировать эти диски.

  2. подготовить дисковые разделы, согласно составленной структуре, для включения их в логические тома. Используя команду format либо Solaris Management Console, вы ╚разбиваете╩ диски на необходимые части.

  3. создать реплики базы структуры SVM (State Database replica)

Для работы SVM обязательным требованием является наличие одной копии базы структуры SVM. В этой базе хранится информация обо всех логических устройствах и их конфигурациях, созданных SVM. Пока эта база не будет сформирована, данный продукт функционировать не будет.

Для повышения надежности работы данной технологии, рекомендуется создавать несколько копий данной базы √ реплик. Если SVM не сможет прочитать информацию из базы, то вся дисковая структура будет безвозвратно потеряна. Оптимальным решением для данного вопроса является создание 3-5 реплик на каждом дисковом носителе, которые используются в SVM. В случае если в логические тома объединяются пять и выше дисковых носителей, то количество реплик можно свести по одной на диск. Таким образом, вы создаете необходимую избыточность данных, и в случае потери информации на одном из носителей необходимая конфигурация будет прочитана с ╚рабочих╩ копий.

В целях повышения надежности работы, SVM не будет стартовать до тех пор, пока количество ╚рабочих╩ реплик не превысит количество поврежденных. Если количество поврежденных реплик достигнет половины в момент работы системы, то SVM будет продолжать свое функционирование, а система будет постоянно сообщать о критической ситуации (system panic).

Реплики обязательно создаются на выделенных частях (slices) диска и по объему занимают приблизительно 4-5Мб на каждую реплику. Эти дисковые части не должны использоваться другими задачами.

Рассмотрим теперь практическую реализацию данных механизмов. В качестве примера, рассмотрим технологию создания зеркала корневого (/) файлового раздела.

Для начала, используя команду format, ╚разобьем╩ имеющиеся в системе диски и создадим два раздела √ один для реплик, другой √ для зеркала.

1. Используем команду format и создаем на будущем ╚зеркальном╩ диске раздел для реплик. Я планирую создать по 3 реплики на диск и с учетом этого, раздел размечаю объемом 15Мб (5Мбх3=15Мб):

# format

Searching for disks...done

AVAILABLE DISK SELECTIONS:

══════ 0. c1t0d0 <HITACHI-DK32EJ36NSUN36G-PQ0B cyl 24620 alt 2 hd 27 sec 107>

═════════ /pci@1c,600000/scsi@2/sd@0,0

══════ 1. c1t1d0 <SUN36G cyl 24620 alt 2 hd 27 sec 107>

═════════ /pci@1c,600000/scsi@2/sd@1,0

Specify disk (enter its number): 1═════ - выбираем второй диск

selecting c1t1d0

[disk formatted]

Warning: Current Disk has mounted partitions.

FORMAT MENU:
═══════ disk══════ - select a disk
═══════ type══════ - select (define) a disk type
═══════ partition═ - select (define) a partition table
═══════ current═══ - describe the current disk
═══════ format════ - format and analyze the disk
═══════ repair════ - repair a defective sector
═══════ label═════ - write label to the disk
═══════ analyze═══ - surface analysis
═══════ defect════ - defect list management
═══════ backup════ - search for backup labels
═══════ verify════ - read and display labels
═══════ save══════ - save new disk/partition definitions
═══════ inquiry═══ - show vendor, product and revision
═══════ volname═══ - set 8-character volume name
═══════ !<cmd>════ - execute <cmd>, then return
═══════ quit

format> partition═════════ - переходим в раздел ╚разбиения╩ диска

partition> print══════════ - смотрим на существующую структуру

Current partition table (original):

Total disk cylinders available: 24620 + 2 (reserved cylinders)


Part═════ Tag═══ Flag════ Cylinders════════ Size═══════════ Blocks
═ 0══════ root═══ wm════ 512 -═ 1237═══════ 1.00GB═══ (726/0/0)═ ══2097414
═ 1 unassigned═══ wu══════ 0═══════════════ 0════════ (0/0/0)═══════════ 0
═ 2════ backup═══ wm══════ 0 - 24619══════ 33.92GB═══ (24620/0/0) 71127180
═ 3 unassigned═══ wu══════ 0═══════════════ 0════════ (0/0/0)═══════════ 0
═ 4 unassigned═══ wu ══════0═══════════════ 0════════ (0/0/0)═══════════ 0
═ 5 unassigned═══ wm══════ 0═══════════════ 0════════ (0/0/0)═══════════ 0
═ 6 unassigned═══ wm══════ 0═══════════════ 0════════ (0/0/0)═══════════ 0
═ 7══════ home═══ wm═══ 1238 - 15756══════ 20.00GB═ ══(14519/0/0) 41945391

partition> 3═ - выбираем 3 раздел, который будет использоваться для реплик

Part═════ Tag═══ Flag════ Cylinders════════ Size═══════════ Blocks
═ 3 unassigned═══ wu══════ 0═══════════════ 0════════ (0/0/0)═══════════ 0

Enter partition id tag[unassigned]: ═- оставляем неиспользуемым

Enter partition permission flags[wu]:═ - читать/записывать и не монтировать

Enter new starting cyl[0]: 15757 стартовый цилиндр

Enter partition size[0b, 0c, 15757e, 0.00mb, 0.00gb]: 15m═ - размер 15Мб

partition> print

Current partition table (unnamed):

Total disk cylinders available: 24620 + 2 (reserved cylinders)

Part═════ Tag═══ Flag════ Cylinders════════ Size═══════════ Blocks
═ 0══════ root═══ wm════ 512 -═ 1237═══════ 1.00GB═══ (726/0/0)═══ 2097414
═ 1 unassigned═══ wu══════ 0═══════════════ 0════════ (0/0/0)═══════════ 0
═ 2════ backup═══ wm══════ 0 - 24619══════ 33.92GB═══ (24620/0/0) 71127180
═ 3 unassigned═══ wu══ 15757 - 15767══════ 15.52MB═══ (11/0/0)══════ 31779
═ 4 unassigned═══ wu══════ 0═══════════════ 0════════ (0/0/0)═══════════ 0
═ 5 unassigned═══ wm══════ 0═══════════════ 0════════ (0/0/0)═══════════ 0
═ 6 unassigned═══ wm══════ 0═══════════════ 0════════ (0/0/0)═══════════ 0
═ 7══════ home═══ wm═══ 1238 - 15756══════ 20.00GB═══ (14519/0/0) 41945391

2. Создадим раздел для зеркала. Поскольку на моем системном диске корневой (/) раздел имеет размер 512Мб, то и на ╚зеркальном╩ диске я создаю аналогичный. Заметьте, что номер создаваемого ╚зеркального╩ раздела может отличаться от номера зеркалируемого (на системном диске номер партиции=0):

partition> 4

Part═════ Tag═══ Flag════ Cylinders════════ Size═══════════ Blocks
═ 4 unassigned═══ wu══════ 0═══════════════ 0════════ (0/0/0)═══════════ 0

Enter partition id tag[unassigned]:

Enter partition permission flags[wu]: wm

Enter new starting cyl[0]: 15768

Enter partition size[0b, 0c, 15768e, 0.00mb, 0.00gb]: 512m

partition> print

Current partition table (unnamed):

Total disk cylinders available: 24620 + 2 (reserved cylinders)

Part═════ Tag═══ Flag════ Cylinders════════ Size═══════════ Blocks
═ 0══════ root═══ wm════ 512 -═ 1237═══════ 1.00GB═══ (726/0/0)═══ 2097414
═ 1 unassigned═══ wu══════ 0═══════════════ 0════════ (0/0/0)═══════════ 0
═ 2════ backup═══ wm════ ══0 - 24619══════ 33.92GB═══ (24620/0/0) 71127180
═ 3 unassigned═══ wu══ 15757 - 15767══════ 15.52MB═══ (11/0/0)══════ 31779
═ 4 unassigned═══ wm══ 15768 - 16130═════ 512.06MB═══ (363/0/0)═══ 1048707
═ 5 unassigned═══ wm══════ 0═══════════════ 0════════ (0/0/0)═══════════ 0
═ 6 unassigned═══ wm══════ 0═══════════════ 0════════ (0/0/0)═══════════ 0
═ 7══════ home═══ wm═══ 1238 - 15756══════ 20.00GB═══ (14519/0/0) 41945391

partition> label══ - сохраним все изменения на диск

Ready to label disk, continue? y

partition> q

FORMAT MENU:
═══════ disk══════ - select a disk
═══════ type══════ - select (define) a disk type
═══════ partition═ - select (define) a partition table
═══════ current═══ - describe the current disk
═══════ format════ - format and analyze the disk
═══════ repair════ - repair a defective sector
═══════ label═════ - write label to the disk
═══════ analyze═══ - surface analysis
═══════ defect════ - defect list management
═══════ backup════ - search for backup labels
═══════ verify════ - read and display labels
═══════ save══════ - save new disk/partition definitions
═══════ inquiry═══ - show vendor, product and revision
═══════ volname═══ - set 8-character volume name
═══════ !<cmd>════ - execute <cmd>, then return
═══════ quit

format>q

#

Таким образом, создаете на всех дисках разделы для реплик, и где необходимо разделы для будущих логических томов.

3. Создадим три реплики базы SVM в только что созданном разделе /dev/dsk/c1t1d0s3 и проверим результат:

# metadb -a -f -c 3 /dev/dsk/c1t1d0s3

# metadb -i

═════ flags══════ first blk══ block count
════ a═══════ u════ ═══ 16═════════ 8192═══════ /dev/dsk/c1t1d0s3
════ a═══════ u════ ═══ 8208═══════ 8192═══════ /dev/dsk/c1t1d0s3
════ a═══════ u════ ═══ 16400══════ 8192═══════ /dev/dsk/c1t1d0s3

═r - replica не содержит информации о структуре устройства
o - replica установлена согласно последней модификации mddb
u - replica обновлена
═l √ местоположение реплики прочитано успешно
c - replica расположена в /etc/lvm/mddb.cf
p √ расположение реплики изменено в ядре
m √ главная replica, используется в режиме чтения
W √ проблемы с операциями записи на устройстве
a - replica в ╚активном╩ состоянии
M √ проблемы с master blocks
D √ проблемы с data blocks
F √ проблемы с форматированием
S - replica слишком мала для размещения информации
R √ проблемы с операциями чтения с устройства
#

При создании реплик можно одновременно указывать все диски, на которых они будут размещены (через пробел).

После создания реплик и разделов-заготовок для логических томов, можно непосредственно приступать к конфигурированию RAID устройств.

Для начала, необходимо создать RAID-0 массивы, которые, впоследствии, будут объединены в зеркало RAID-1.

1. Создаем RAID-0 (concatenation) устройство d12 для нашего будущего зеркального раздела из c1t1d0s4.

Для создания логических устройств используется команда metainit. Опции для этой команды определяют тип и структуру создаваемого устройства.

# /usr/sbin/metainit -f d12 1 1 c1t1d0s4

d12: Concat/Stripe is setup


Первая ╚1╩ определяет общее количество разделов в данном устройстве, а вторая ╚1╩ - количество разделов, которые будут ╚подключены╩ в данное устройство. В нашем случае √ это обязательно должны быть ╚1╩.

Для примера, приведу команду создания распределенного устройства, состоящего из трех разделов:

# metainit d20 1 3 c0t1d0s2 c0t2d0s2 c0t3d0s2

d20: Concat/Stripe is setup

и пример создания ╚склеенного╩ устройства, состоящего из четырех разделов:

# metainit d40 4 1 c0t1d0s2 1 c0t2d0s2 1 c0t2d0s3 1 c0t2d1s3

d40: Concat/Stripe is setup


2. Создадим, используя в данном случае Solaris Management Console, RAID-0 устройство d11 из нашего функционирующего корневого раздела:

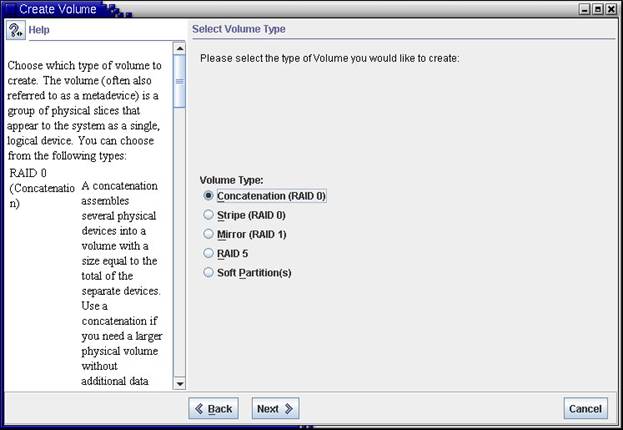

Рис.7 Выбор типа создаваемого логического устройства

Нам необходимо выбрать ╚склеенное╩ устройство. Во всех остальных случаях мы уничтожим наш ╚рабочий╩ корневой раздел!

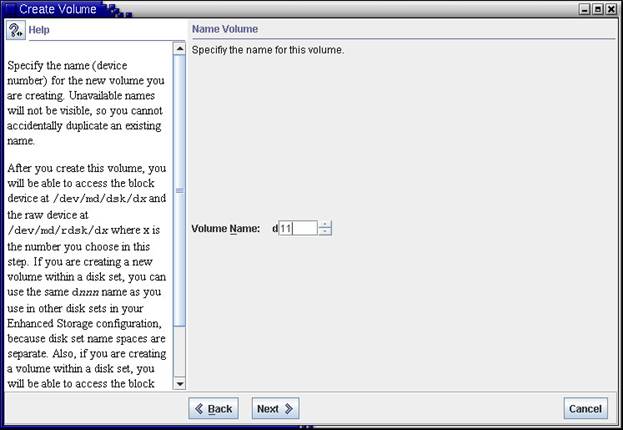

Рис.8 Выбор номера создаваемого логического устройства

После определения номера устройства выбираем раздел, который хотим подключить в RAID-0. В нашем случае √ это корневой раздел c1t0d0s0:

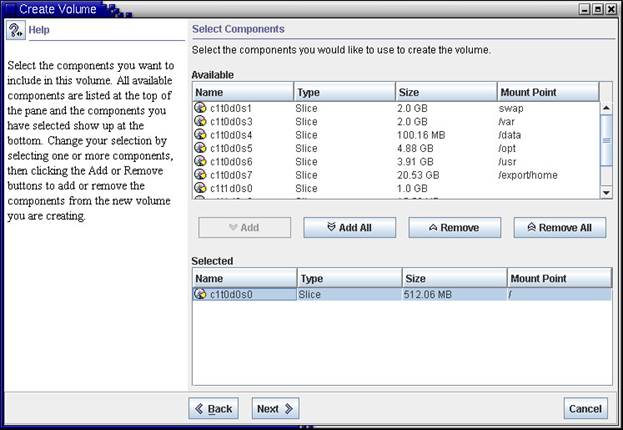

Рис.9 Выбор компонентов создаваемого логического устройства

Следующим этапом определяем пулы ╚горячей╩ замены для данного RAID устройства. Поскольку мы пулов еще не создавали, просто пропускаем этот ход:

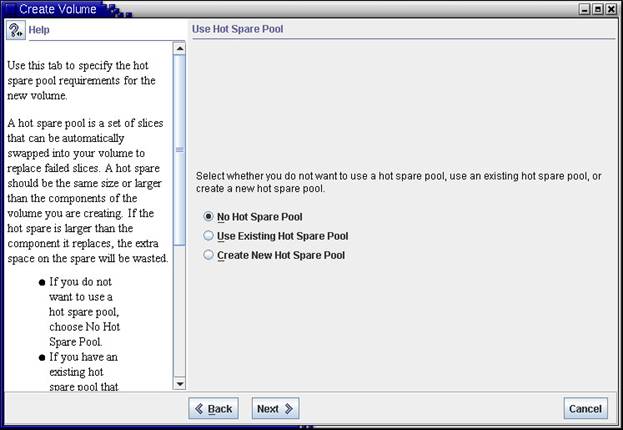

Рис.10 Выбор пулов ╚горячей╩ замены

И в заключении, подтверждаем введенные выше значения конфигурации.

Рис.11 Создание устройства

Если создавать устройство d11 с командной строки, то ее вид будет таким, как он представлен на Рис.11

3. Следующим шагом мы определяем ╚главное зеркало╩. Для этого необходимо, используя команду metainit, подключить наше устройство d11 в будущее зеркало √ d10. Номера устройств, кстати, вы можете задавать любые доступные.

# /usr/sbin/metainit d10 -m d11

d10: Mirror is setup


4. Указываем системе, что ╚boot╩-устройством у нас является созданное нами зеркало √ d10:

# metaroot d10


И смотрим на те изменения, которые произошли в системе при выполнении данной команды:

# cat /etc/system

...

...

* Begin MDD root info (do not edit)

rootdev:/pseudo/md@0:0,10,blk

* End MDD root info (do not edit)

#

# cat /etc/vfstab

#device══════════ device═══════════ mount══════ FS═══ fsck═ mount mount
#to mount══ to fsck══════════ point══════ type═ pass═ at boot════ options
#
fd═══ -════ /dev/fd════ fd═══ -════ no═══ -
/proc -════ /proc proc═ -════ no═══ -
/dev/dsk/c1t0d0s1 -════ -════ swap═ -════ no═══ -
/dev/md/dsk/d10══ /dev/md/rdsk/d10═ /════ ufs══ 1════ no═══ -
/dev/dsk/c1t0d0s6 /dev/rdsk/c1t0d0s6═════ /usr═ ufs══ 1════ no═══ -
/dev/dsk/c1t0d0s3 /dev/rdsk/c1t0d0s3═════ /var═ ufs══ 1════ no═══ -
/dev/dsk/c1t0d0s4 /dev/rdsk/c1t0d0s4═════ /data ufs══ 2════ yes══ -
/dev/dsk/c1t0d0s7 /dev/rdsk/c1t0d0s7═════ /export/home═════ ufs══ 2════ yes══ -
/dev/dsk/c1t0d0s5 /dev/rdsk/c1t0d0s5═════ /opt═ ufs══ 2════ yes══ -
/dev/dsk/c1t1d0s7 /dev/rdsk/c1t1d0s7═════ /virtual═══ ufs══ 2════ yes══ -
/devices═══ -════ /devices═══ devfs -════ no═══ -
swap═ -════ /tmp═ tmpfs -════ yes══ -



5. После этого необходимо перезагрузить систему:

# init 6


6. После того, как система загрузиться, подключаем к нашему зеркалу d10 ╚вторичное зеркало╩ - d12:

# metattach d10 d12

d10: submirror d12 is attached


7. Теперь можно посмотреть на состояние логического устройства:

# metastat d10

d10: Mirror
═══ Submirror 0: d11
═════ State: Okay════════
═══ Submirror 1: d12
═════ State: Resyncing═══
═══ Resync in progress: 6 % done
═══ Pass: 1
═══ Read option: roundrobin (default)
═══ Write option: parallel (default)
═══ Size: 1048707 blocks (512 MB)

d11: Submirror of d10
═══ State: Okay════════
═══ Size: 1048707 blocks (512 MB)
═══ Stripe 0:
═════ Device════ Start Block═ Dbase═══════ State Reloc Hot Spare
═════ c1t0d0s0═════════ 0════ No═══════════ Okay══ Yes

d12: Submirror of d10
═══ State: Resyncing═══
═══ Size: 1048707 blocks (512 MB)
═══ Stripe 0:
═════ Device════ Start Block═ Dbase══ ═════State Reloc Hot Spare
═════ c1t1d0s4═════════ 0════ No═══════════ Okay══ Yes

Device Relocation Information:

Device══ Reloc═══ Device ID
c1t0d0══ Yes═ ═════ id1,sd@w4849544143484920444b3332454a2d33364e4320202020203433354e39373135
c1t1d0══ Yes═ ═══ id1,sd@SSEAGATE_ST336607LSUN36G_3JA0FAX0000073248QWL
#

Как видно на примере, все устройства имеют статус ╚Okay╩ и на момент выполнения команды metastat выполнено 6% синхронизации. Для полного соответствия содержимого зеркал необходимо 100% выполнение синхронизации.

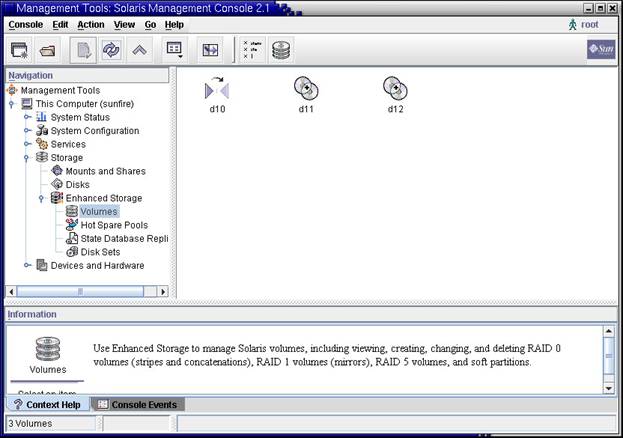

Рис.12 Сконфигурированные логические устройства

8. Посмотрим на файловые системы и попробуем смонтировать логические тома d10, d11 и d12 в каталог /mnt:

# df

/═════════════════ (/dev/md/dsk/d10══ ):═ 827150 blocks══ 242380 files
/devices══════════ (/devices═════════ ):══════ 0 blocks═══════ 0 files
/usr══════════════ (/dev/dsk/c1t0d0s6 ): 4443604 blocks══ 432616 files
/proc═════════════ (proc═════════════ ):══════ 0 blocks═══ 29880 files
/etc/mnttab═══════ (mnttab═══════════ ):══════ 0 blocks═══════ 0 files
/dev/fd═══════════ (fd═══════════════ ):══════ 0 blocks═══════ 0 files
/var══════════════ (/dev/dsk/c1t0d0s3 ): 3824184 blocks══ 329094 files
/var/run══════════ (swap═════════════ ): 7118416 blocks══ 292875 files
/tmp══════════════ (swap═══════════ ══): 7118416 blocks══ 292875 files
/virtual══════════ (/dev/dsk/c1t1d0s7 ):40920852 blocks═ 2546500 files
/data═════════════ (/dev/dsk/c1t0d0s4 ):═ 189318 blocks═══ 54072 files
/opt══════════════ (/dev/dsk/c1t0d0s5 ): 9922772 blocks══ 623902 files
/export/home══════ (/dev/dsk/c1t0d0s7 ):42260308 blocks═ 2624203 files
#

# mount -F ufs -o ro /dev/md/dsk/d11 /mnt

# ls /mnt
bin════════ dev════════ home═══════ mnt════════ proc═══════ usr
cdrom══════ devices════ kernel═════ net════════ sbin═══════ var
data═══ ════etc════════ lib════════ opt════════ tftpboot═══ virtual
detach.txt═ export═════ lost+found═ platform═══ tmp════════ vol

# umount /mnt

# mount -F ufs /dev/md/dsk/d10 /mnt

mount: /dev/md/dsk/d10 is already mounted or /mnt is busy

# mount -F ufs -o ro /dev/md/dsk/d12 /mnt

# ls /mnt
bin════════ dev════════ home═══════ mnt════════ proc═══════ usr
cdrom══════ devices════ kernel═════ net════════ sbin═══════ var
data═══ ════etc════════ lib════════ opt════════ tftpboot═══ virtual
detach.txt═ export═════ lost+found═ platform═══ tmp════════ vol

# umount /mnt

Для того чтобы можно было загружаться с ╚вторичного╩ зеркала, необходимо установить в него загрузочную область (bootblk) и в OpenBoot прописать альтернативное загрузочное устройство.

1. Установить bootblk можно с помощью команды installboot:

- для sparc-платформы команда будет выглядеть так:

# installboot /usr/platform/`uname -i`/lib/fs/ufs/bootblk /dev/rdsk/c1t1d0s0


- для х86-платформы немного по другому:

# installboot /usr/platform/`uname -i`/lib/fs/ufs/pboot \

/usr/platform/`uname -i`/lib/fs/ufs/bootblk /dev/rdsk/c1t1d0s2

2. Определяем физическое имя для нашего раздела c1t1d0s4:

# ls -l /dev/rdsk/c1t1d0s4

lrwxrwxrwx 1 root root 47 Dec 28 09:05 /dev/rdsk/c1t1d0s4 -> ../../devices/pci@1c,600000/scsi@2/sd@1,0:e,raw

При использовании полученного физического имени в OpenBoot, необходимо заменять ╚sd╩ на ╚disk╩!

3. В ╚командном╩ режиме OpenBoot (можно использовать команду eeprom из консоли) задаем:

ok nvalias backup /pci@1c,600000/scsi@2/disk@1,0:e

ok printenv boot-device

boot-device= disk net


ok setenv boot-device disk backup net

boot-device= disk backup net

ok boot backup - загрузимся с зеркала для проверки



В случае нарушения работы основного диска, система будет автоматически загружаться с резервного зеркального раздела.

Если по каким-либо причинам вам необходимо удалить существующее RAID-1 устройство, то процедура будет выглядеть следующим образом:

1. Отключаем ╚вторичное зеркало╩:

# metadetach d10 d12

d10: submirror d12 is detached



2. Указываем системе ╚boot╩-устройство и перезагрузим ее:

# metaroot /dev/dsk/c1t0d0s0

# init 6



3. Удаляем зеркало d10 и ассоциированное с ним RAID-0 устройство d11:

# metaclear -r d10

d10: Mirror is cleared

d11: Concat/Stripe is cleared



4. Удаляем RAID-0 устройство d12:

# metaclear d12

d12: Concat/Stripe is cleared




RAID-5. Создание RAID-5 устройств намного проще, описанных выше RAID-0 и RAID-1. Для их установки достаточно выполнить всего одну команду:

# metainit d20 -r c1t0d0s2 c2t0d0s2 c3t0d0s2

d45: RAID is setup

# metastat d20

d20: RAID
State: Okay
Interlace: 32 blocks
Size: 10080 blocks
Original device:
Size: 8087040 blocks
Device Start Block Dbase State Hot Spare
c1t0d0s2 330 No Okay
c2t0d0s2 330 No Okay
c3t0d0s2 330 No Okay

Но необходимо помнить, что все данные на включаемых дисках будут уничтожены, и вам нужно конструировать на созданном логическом устройстве новую файловую систему.

Добавляются новые дисковые устройства в ╚рабочий╩ RAID-5 аналогично тому, как это делалось с зеркальными устройствами с помощью команды metattach:

# metattach d20 c4t0d0s2

d20: column is attached

Замена поврежденных томов в RAID-5 устройстве осуществляется с помощью механизма пулов ╚горячей╩ замены либо в ╚ручную╩, используя команду metareplace:

# metareplace d20 c3t0d0s2 c3t1d0s2

d20: device c3t0d0s2 is replaced with c3t1d0s2


Hot Spare Pools. Пулы ╚горячей╩ замены, как мы помним из теоретической части данной статьи, представляют собой набор резервных дисков для замены поврежденных компонентов RAID-устройств.

Создаются пулы с помощью команды metainit:

# metainit hsp001 c2t2d0s2 c3t2d0s2

hsp001: Hotspare pool is setup

# metastat hsp001
hsp001: 1 hot spare
c2t2d0s2 Available 16800 blocks
c3t2d0s2 Available 16800 blocks


Добавить диски в существующий пул можно так:

# metahs -a hsp001 /dev/dsk/c3t0d0s2

hsp001: Hotspare is added


# metastat hsp001

hsp001: 1 hot spare
c2t2d0s2 Available 16800 blocks
c3t2d0s2 Available 16800 blocks
c3t0d0s2 Available 16800 blocks



Если у нас создано несколько пулов, и мы хотим добавить данный диск во все имеющиеся у нас пулы ╚горячей╩ замены, то необходимо добавить опцию √all:

# metahs -a -all /dev/dsk/c3t0d0s2

hsp001: Hotspare is added
hsp002: Hotspare is added
hsp003: Hotspare is added

После того как пулы созданы, их необходимо назначить RAID-устройствам, которые будут ими пользоваться в случае необходимости.

Добавим к созданному нами зеркалу d10, точнее к его компонентам d11 и d12, пул ╚горячей╩ замены - hsp001:

# metaparam -h hsp001 d11

# metaparam -h hsp001 d12

# metastat d10

d10: Mirror
Submirror 0: d11
State: Okay
Submirror 1: d12
State: Okay

d11: Submirror of d10
State: Okay
Hot spare pool: hsp001

d12: Submirror of d10
State: Okay
Hot spare pool: hsp001

Для RAID-5 процедура ассоциации с пулом ╚горячей╩ замены будет выглядеть следующим образом:

# metaparam -h hsp001 d20

# metastat d20

d20: RAID
State: Okay
Hot spare pool: hsp001
...

Если необходимо изменить пул, который используется для RAID-устройства, то выполнить это можно с помощью команды metaparam и опции √h:

# metastat d20

d20: RAID
State: Okay
Hot spare pool: hsp001
...

# metaparam -h hsp002 d20


# metastat d20

d20: RAID
State: Okay
Hot spare pool: hsp002
...

А открепить пул можно так:

# metastat d20

d20: RAID
State: Okay
Hot spare pool: hsp002
...

# metaparam -h none d20

# metastat d20

d20: RAID
State: Okay
Hot spare pool:
...





Заключение

С полной информацией о технологии Solaris Volume Manager можно ознакомиться на сайте http://docs.sun.com, в материалах ╚Solaris 10. ⌠Solaris Volume Manager administration Guide■.



  Закладки на сайте
  Проследить за страницей
Created 1996-2017 by Maxim Chirkov
ДобавитьРекламаВебмастеруГИД
Hosting by Ihor
