Serial Programming Guide for POSIX Operating Systems


5th Edition
Michael R. Sweet
Copyright 1994-1999, All Rights Reserved.
Перевод А.Гавва
2002 Львов

Содержание



Введение

Глава 1, Основы передачи данных по последовательным линиям Глава 2, Конфигурирование последовательного порта Глава 3, Связь через модем Глава 4, Низкоуровневое программирование последовательного порта Приложение A, Цоколевки (расположение выводов) Приложение B, Управляющие коды ASCII


Введение

Данное руководство: "The Serial Programming Guide for POSIX Operating Systems" - покажет вам как правильно, эффективно и переносимо программировать последовательные порты на вашей рабочей станции UNIX® и/или PC. Каждая глава предусматривает примеры программ которые используют POSIX (Portable Standard for UNIX) функции управления терминалом, и которые, с минимальными изменениями, должны работать на IRIX®, HP-UX, SunOS®, Solaris®, Digital UNIX®, Linux®, и большинстве других UNIX-подобных операционных системах. Наибольшие различия, которые вы обнаружите, затрагивают имена файлов устройств последовательных портов и файлов блокировки.

Руководство содержит следующие главы и приложения:


Глава 1, Основы передачи данных по последовательным линиям

Эта глава является введением в передачу данных по последовательным линиям, RS-232 и другие стандарты которые используются для большинства компьютеров, а также о том как получить доступ к последовательным портам из C программы.

Что такое последовательная передача данных?

Компьютер передает информацию (данные) посылками в один или более битов за один раз. Последовательная передача подразумевает передачу данных посылкой в один бит. Последовательная передача данных применяется в большинстве сетевых устройств, клавиатурах, мышках, модемах и терминалах.

При последовательной передаче, каждое пересылаемое слово (байт или символ) данных посылается побитно. Каждый бит имеет состояние on (1) или off (0). Другие возможные термины: mark для состояния on и space для состояния off.

Очень часто скорость последовательной передачи данных выражается в количестве битов переданных за секунду (bits-per-second / "bps") или в бодах ("baud"). Это представляет только количество единиц и нулей которые могут быть переданы в течение одной секунды. На заре компьютерной техники, скорость передачи в 300 бод считалась достаточно быстрой, но в наше время компютеры могут обеспечить скорость передачи по RS-232 вплоть до 430,800 бод! Возможно, когда скорость передачи достигает 1,000, вы видите скорость показываемую в килободах, или kbps (т.е. 9.6k, 19.2k, и т.д.). Для скоростей выше 1,000,000 значения показываются в мегабодах, или Mbps (т.е. 1.5Mbps).

Когда говорят об устройствах последовательной передачи или о последовательных портах, их называют как Data Communications Equipment ("DCE") или Data Terminal Equipment ("DTE"). Различие между ними в том, что каждая сигнальная пара приема и передачи у них поменяна местами. При подключении двух DTE (или двух DCE) используется нуль-модемный кабель или адаптер, который меняет местами сигнальные пары приема и передачи.

Что такое RS-232?

RS-232 - это стандартный электрический интерфейс для последовательной передачи данных, объявленный Electronic Industries Association ("EIA"). Реально, RS-232 встречается с тремя различными особенностями (A, B, и C) каждая из которых объявляет различный диапазон напряжений для уровней on и off. Наиболее часто встречаемая разновидность - RS-232C, которая объявляет уровень mark bit (on) как напряжение между -3V и -12V, и уровень space bit (off) как напряжение между +3V и +12V. Спецификация RS-232C говорит, что эти сигналы могут распространяться на расстояние до 25 футов (8 метров). Обычно вы можете передавать сигналы немного дальше, но при этом понижается скорость передачи.

Кроме сигналов принимаемых и передаваемых данных, существуют другие сигналы, предусматривающие синхронизацию, состояние и квитирование:

Таблица 1 - Назначение выводов RS-232
PinDescriptionPinDescription PinDescriptionPinDescriptionPin Description
1Earth Ground6DSR - Data Set Ready11Unassigned16Secondary RXD 21Signal Quality Detect
2TXD - Transmitted Data7GND - Logic Ground12Secondary DCD17 Receiver Clock22Ring Detect
3RXD - Received Data8DCD - Data Carrier Detect13Secondary CTS18 Unassigned23Data Rate Select
4RTS - Request To Send9 Reserved14Secondary TXD19Secondary RTS24Transmit Clock
5CTS - Clear To Send10Reserved 15Transmit Clock20DTR - Data Terminal Ready25Unassigned

Также, вы можете встретить еще два стандарта на последовательный интерфейс: RS-422 и RS-574. RS-422 использует более низкое напряжение и дифференциальные сигналы, что позволяет увеличить длину кабеля до 1000 футов (300 метров). RS-574 описывает 9-контактный последовательный PC разъем и напряжения.

Описание сигналов

Стандарт RS-232 описывает 18 различных сигналов для обеспечения последовательного обмена. Однако, только шесть из них реально доступны в окружении UNIX.

GND - Logic Ground (логическая земля)

Технически, логическая земля сигналом не является, без нее ни один из других сигналов не будет работать.

TXD - Transmitted Data (передача данных)

Сигнал TXD содержит данные передаваемые с вашей рабочей станции на компьютер или устройство, подключенное к другому концу линии (например, модем). Напряжение уровня mark (on) интерпретируется как значение 1, а напряжение уровня space (off) интерпретируется как значение 0.

RXD - Received Data (прием данных)

Сигнал RXD содержит данные передаваемые с компьютера или устройства, подключенного к другому концу линии, на вашу рабочую станцию. Также как и в случае сигнала TXD уровни mark и space интерпретируются как значения 1 и 0, соответственно.

DCD - Data Carrier Detect (обнаружение несущей удаленного модема/устройства)

Сигнал DCD принимается от компьютера или устройства, подключенного к другому концу линии. Уровень space (off) индицирует, что компьютер или устройство в текущий момент подключено к линии. Сигнал DCD не всегда используется и не всегда присутствует в реализации.

DTR - Data Terminal Ready (готовность терминала к передаче данных)

Сигнал DTR генерируется вашей рабочей станцией и указывает компьютеру или устройству, подключенному к другому концу линии, что вы готовы (уровень space (off)) или не готовы (уровень mark (on)) к передаче данных. Обычно сигдал DTR автоматически устанавливается в состояние готовности когда вы открываете (open) последовательный интерфейс вашей рабочей станции.

CTS - Clear To Send (разрешение передачи данных терминалу)

Сигнал CTS принимается с другого конца последовательной линии. Уровень space (off) индицирует готовность к посылке последовательных данных с вашей рабочей станции.

Обычно, CTS используется для управления потоком передачи данных от вашей рабочей станции на другой конец линии.

RTS - Request To Send (запрос на передачу)

Сигнал RTS, установленный в состояние уровня space (off) вашей рабочей станции, указывает о готовности вашей рабочей станции к пересылке данных.

Сигнал RTS, также как и сигнал CTS, используется для управления потоком передачи данных между вашей рабочей станцией и компьютером или устройством, подключенным к другому концу последовательной линии. Большинство рабочих станций удерживают этот сигнал в состоянии уровня space (off) все время.

Асинхронная передача

Для того чтобы компьютер правильно "понимал" приходящие к нему последовательные данные, необходим какой-то способ определения где завершается передача одного символа и начинается передача нового символа. Это руководство описывает исключительно асинхронную передачу данных.

В асинхронном режиме, линия последовательной передачи данных остается в состоянии mark (1) пока нет передачи символа. start-бит предшествует передаче каждого символа и немедленно сопровождается битами передаваемого символа, одним опциональным битом четности, и одним или более stop-битами. start-бит всегда передается уровнем space (0), и указывает компьютеру, что доступны новые данные для последовательной передачи. Данные могут быть посланы или приняты в любой момент времени, поэтому передача называется асинхронной.

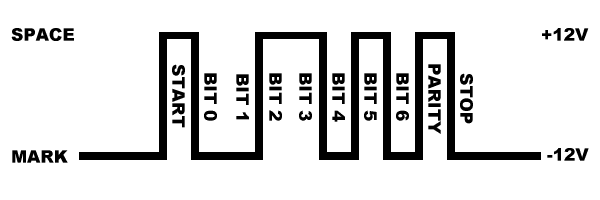

Рисунок 1 - Асинхронная передача данных

Опциональный бит четности - это простая сумма битов данных, которая индицирует что данные содержат или не содержат четное или нечетное число единичных битов. При при установке передачи четной четности (even parity), бит четности равен 0 если в переданом символе четное число единичных битов. При при установке передачи нечетной четности (odd parity), бит четности равен 0 если в переданных данных нечетное число единичных битов. Вы также можете встретить термины: space parity, mark parity, и no parity. Space parity подразумевает, что бит четности всегда равен 0. Mark parity подразумевает, что бит четности всегда равен 1. No parity подразумевает, что бит четности отсутствует и не передается.

Оставшиеся биты называются stop-битами. Может быть представлено 1, 1.5, или 2 стоп-бита между передаваемыми символами. Стоп-биты всегда имеют значение 1. Традиционно, стоп-биты использовались для того, чтобы дать компьютеру время для обработки предидущего переданного символа, но в настоящее время стоп-биты используются только для синхронизации передачи данных.

Формат передачи асинхронных данных обычно выражается как "8N1", "7E1", и т.д. Это указывает "8 битов данных, нет четности, 1 стоп-бит", и "7 битов данных, четная (even) четность, 1 стоп-бит" соответственно.

Что такое дуплексная и полудуплексная передача?

Full duplex (полный дуплекс) подразумевает, что компьютер может одновременно передавать и принимать данные - существует два раздельных канала данных (один для входящих данных, и один для исходящих).

Half duplex (полудуплекс) подразумевает, что компьютер не может одновременно передавать и/или принимать данные. Обычно это подразумевает, что существует только один канал передачи данных. Однако, это не подразумевает, что любой из сигналов RS-232 не используется. Скорее это подразумевает, что комуникационная линия использует какой-нибудь другой стандарт, отличный от RS-232, который не поддерживает полнодуплекснуюработу.

Управление потоком передачи данных (Flow Control)

Часто бывает необходимо регулировать поток данных при передаче между двумя последовательными интерфейсами. Это может быть вызвано ограничениями в промежуточной цепи последовательной связи, одном из последовательных интерфейсов или устройстве хранения информации. Обычно, для решения этой задачи, используются два метода.

Первый метод, часто называемый как "программное" управление потоком передачи данных ("software" flow control), использует специальные символы для начала (XON или DC1, восьмеричное значение 021) или остановки (XOFF или DC3, восьмеричное значение 023) передачи данных. Эти символы объявлены в American Standard Code for Information Interchange ("ASCII"). Эти коды полезны при передаче текстовой информации, однако они не могут быть использованы припередаче других типов данных без дополнительного специального программирования.

Второй метод, называемый как "аппаратное" управление потоком передачи данных ("hardware" flow control), вместо специальных символов использует сигналы CTS и RTS интерфейса RS-232. Приемник устанавливает CTS в уровень space (off) когда он готов к приему последующих данных и в уровень mark (on) когда он не готов. Также, передатчик устанавливает RTS в уровень space (off) когда он готов к передаче последующих данных. Поскольку аппаратный метод управления потоком использует различные сигналы он намного быстрее программного метода, которому требуется пересылка множества битов для выполнения той же задачи. Однако, CTS/RTS управление потоком не всегда поддерживается аппаратной частью или операционной системой.

Что такое Break?

Обычно, сигнал приема или посылки данных находится в состоянии уровня mark (on) до начала передачи нового символа. Если сигнал переходит в состояние уровня space (off) на длительный период времени, обычно от 1/4 до 1/2 секунды, то говорят о возникновении условия break.

Иногда break используется для переустановки (сброса) коммуникационной линии или изменения режима работы коммуникационного оборудования подобного модему. Глава 3, Управление модемом описывает это более подробно.

Синхронная передача

В отличие от асинхронных данных, синхронные данные появляются как постоянный поток битов. Для чтения данных линии, компьютер должен предоставлять или принимать общую синхронизацию битов, таким образом оба, приемник и передатчик, синхронизируются.

Даже при такой синхронизации компьютер должен каким-нибудь образом обозначать начало данных. Наиболее общий способ решения этой задачи - использование пакетного протокола передачи данных, подобного Serial Data Link Control ("SDLC") или High-Speed Data Link Control ("HDLC").

Каждый протокол объявляет определенные битовые последовательности для представления начала и конца пакета данных. Каждый протокол также описывает битовые последовательности которые используются при отсутствии данных. Эти битовые последовательности позволяют компьютеру обнаружить начало пакета данных.

Поскольку протоколы синхронной передачи не используют биты посимвольной синхронизации, они предоставляют как минимум 25% увеличение производительности по сравнению с асинхронной передачей данных, и пригодны для удаленной сетевой работы и конфигурирования более чем двух последовательных интерфейсов.

Не смотря на преимущество в скорости при синхронной передаче, большинство аппаратного обеспечения RS-232 не поддерживает синхронную передачу из-за дополнительных требований к аппаратному и программному обеспечению.

Доступ к последовательным портам

Подобно всем устройствам, UNIX предоставляет доступ к последовательным портам через файлы устройств (device files). Для доступа к последовательному порту вы просто открываете соответствующий файл устройства.

Файлы последовательных портов

Каждый последовательный порт в системе UNIX имеет один или более файлов устройств (файлы в каталоге /dev ) ассоциированных с ним:

Таблица 2 - Файлы устройств последовательных портов
СистемаПорт 1Порт 2
IRIX®/dev/ttyf1/dev/ttyf2
HP-UX/dev/tty1p0/dev/tty2p0
Solaris®/SunOS®/dev/ttya/dev/ttyb
Linux®/dev/ttyS0/dev/ttyS1
Digital UNIX®/dev/tty01/dev/tty02

Открытие последовательного порта.

Поскольку последовательный порт - это файл, то для доступа используется функция open(2). Одна из проблем в UNIX заключается в том, что файлы устройств обычно не доступны для обычных пользователей. Решением подобной проблемы может служить изменение прав доступа к файлу при запуске вашей программы с привелегиями администратора (root), или маркировании вашей программы как set-userid таким образом, что она будет запущена с правами владельца файла устройства.

На данный момент мы будем предпологать, что файл устройства доступен всем пользователям. Код для открытия последовательного порта 1 на рабочей станции sgi® под управлением IRIX выглядит следующим образом:

Другие системы могут потребовать соответствующее имя для файла устройства, но остальной ко останется таким же самым.

Опции открытия

Вы можете заметить, что когда мы открывали файл устройства, мы использовали два дополнительных флага вместе с режимом чтение+запись:

Флаг O_NOCTTY говорит UNIX, что эта программа не хочет быть управляющим терминалом для этого порта. Если вы не укажете этого, то любой ввод (подобный сигналу абортирования от клавиатуры или что-нибудь подобное) будет затрагивать ваш процесс. Программы подобные getty(1M/8) используют эту возможность при старте логин-процесса, но обычно пользовательская программа не нуждается в таком поведении.

Флаг O_NDELAY говорит UNIX, что эта программа не заботится о состоянии сигнала DCD, т.е. что другой конец линии запущен. Если вы не укажете этот флаг, то ваш процесс "заснет" до тех пор пока на линии DCD не появится уровень space (off).

Запись в последовательный порт

Запись данных в порт достаточно проста - просто используйте системный вызов write(2) для посылки данных в порт:

Функция write возвращает количество посланных байт или -1 при возникновении ошибки. Наиболее часто встречаемая ошибка - EIO, когда модем или линия передачи данных деактивирует сигнал Data Carrier Detect (DCD). Это условие будет присутствовать до тех пор пока вы не закроете порт.

Чтение из последовательного порта

Чтение данных с порта несколько сложнее. Когда вы работаете с портом в режиме не структурированного посимвольного обмена (raw data mode), каждый системный вызов read(2) будет каждый раз возвращать число символов реально прочитанных в буфер ввода. Если в текущий момент нет символов доступных для чтения, то вызов будет блокироваться (wait) до тех пор пока не появятся символы для чтения, или закончится счетчик таймаута, или обнаружится какая-нибудь ошибка. Функцию read можно выполнить так, что она вернет управление немедленно. Для этого она должна быть оформлена следующим образом:

Опция FNDELAY указывает функции read возвращать 0 если нет символов доступных для чтения из последовательного порта. Для восстановления нормально поведения (с блокировками), необходимо вызвать fcntl() без опции FNDELAY:

Это также выполняется после открытия последовательного порта с опцией O_NDELAY.

Закрытие последовательного порта

Для закрытия последовательного порта нужно использовать системный вызов close:

Закрытие последовательного порта также будет деактивировать сигнал DTR, что заставляет большинство модемов разорвать связь (hang up - повесить трубку).


Глава 2, Конфигурирование последовательного порта

Эта глава описывает как сконфигурировать последовательный порт из C используя POSIX termios интерфейс.

Терминальный интерфейс POSIX

Большинство систем поддерживает терминальный (последовательный) интерфейс POSIX для изменения параметров, таких как скорость передачи, размер символов и т.д. Первое что вам необходимо сделать - это включить файл <termios.h>; это описывает структуру управления терминалом также как и управляющие функции POSIX.

Две наиболее важные функции POSIX: tcgetattr(3) и tcsetattr(3). Они, соответственно, позволяют получить и установить терминальные атрибуты. Вам необходимо предоставить указатель на структуру termios, которая содержит все доступные опции для последовательного интерфейса.

Таблица 3 - Поля структуры termios
ПолеОписание
c_cflagУправляющие опции
c_lflagОпции линии
c_iflagОпции ввода
c_oflagОпции вывода
c_ccУправляющие символы
c_ispeedСкорость ввода в бодах (новый интерфейс)
c_ospeedСкорость вывода в бодах (новый интерфейс)

Управляющие опции

Поле c_cflag управляет скоростью передачи данных, количеством битов данных, четностью, стоп-битами, и установкой аппаратного управления потоком передачи данных. Существуют константы для всех поддерживаемых конфигураций.
Таблица 4 - Константы для поля c_cflag
КонстантаОписание
CBAUDБитовая маска для скорости передачи в бодах
B00 baud (drop DTR)
B5050 baud
B7575 baud
B110110 baud
B134134.5 baud
B150150 baud
B200200 baud
B300300 baud
B600600 baud
B12001200 baud
B18001800 baud
B24002400 baud
B48004800 baud
B96009600 baud
B1920019200 baud
B3840038400 baud
B5760057,600 baud
B7680076,800 baud
B115200115,200 baud
EXTAВнешняя синхронизация передачи
(External rate clock)
EXTBВнешняя синхронизация передачи
(External rate clock)
CSIZEБитовая маска для битов данных
CS55 data bits
CS66 data bits
CS77 data bits
CS88 data bits
CSTOPB2 stop bits (1 otherwise)
CREADEnable receiver
PARENBEnable parity bit
PARODDUse odd parity instead of even
HUPCLHangup (drop DTR) on last close
CLOCALLocal line - do not change "owner" of port
LOBLKBlock job control output
CNEW_RTSCTS
CRTSCTS
Enable hardware flow control (not supported on all platforms)

Поле c_cflag содержит две опции которые всегда должны быть разрешены: CLOCAL и CREAD. Это обеспечит то, что ваша программа не станет 'владельцем' порта, что приводит к случайному получению сигналов управления заданиями или сигналов зависания, а также, что драйвер последовательного интерфейса будет читать приходящие байты данных.

Константы скорости передачи (CBAUD, B9600, и т.д.) используются для старых интерфейсов, которые не имеют полей c_ispeed и c_ospeed. Смотрите следующий параграф для ознакомления с функциями POSIX для установки скорости передачи.

Никогда не инициализируйте поле c_cflag (или любой другой флаг) непосредственно; вы всегда должны использовать битовые операторы AND, OR, или NOT для установки или очистки битовых полей. Различные версии операционных систем (и даже патчи) могут и используют биты по-разному, поэтому использование битовых операторов предотвратит вас от затирания битового флага необходимого в новом последовательном драйвере.

Установка скорости передачи

Скорость передачи сохраняется в разных местах, в зависимости от операционной системы. Более старые интерфейсы сохраняют величину скорости передачи в поле c_cflag, используя одну из констант показанных в таблице 4. Более новые реализации предоставляют поля c_ispeed и c_ospeed, которые содержат актуальное значение скорости передачи данных.

Функции cfsetospeed(3) и cfsetispeed(3) предназначены для установки скорости передачи данных в структуре termios вне зависимости от интерфейса операционной системы. Обычно, вам потребуется использовать следующий код для установки скорости передачи:

Функция tcgetattr(3) заполняет структуру termios, которую вы ей указываете, текущими установками конфигурации последовательного порта. После, вы устанавливаете скорость передачи данных, разрешаете локальный режим и прием последовательных данных, мы выбираем новую конфигурацию используя tcsetattr(3). Константа TCSANOW указывает, что все изменения вступают в силу немедленно, без ожидания вывода данных для завершения посылки или ввода данных для завершения приема. Также существуют другие константы для ожидания завершения операций ввода и вывода, или для очистки буферов ввода и вывода.

Большинство систем не поддерживает различные скорости передачи для ввода и вывода, поэтому убедитесь в установке одинаковой скорости передачи для вводв и вывода в целях обеспечения переносимости.

Таблица 5 - Константы для tcsetattr
КонстантаОписание
TCSANOWПроизвести изменения немедленно, не дожидаясь завершения операций пересылки данных
TCSADRAINПодождать пока все данные будут переданы
TCSAFLUSHОчистить буфера ввода/вывода и произвести изменения

Установка размеров символов

В отличие от скорости передачи данных, согласованные функции для установки размера пересылаемых символов - отсутствуют. Вместо этого вы должны сначала маскировать биты установки размера символов перед тем как установить в них требуемое значение. Размер символов задается битами:

Установка контроля четности

Также как и в случае с размером принимаемых символов, вы должны вручную устанавливать разрешение генерации бита четности и указывать тип проверки на четность. Драйвера последовательных устройств UNIX поддерживают учтановку проверки на четность, проверки на нечетность и отсутствие проверки на четность. Также, при более хитром кодировании, может быть симулирован пробел (space parity) бита четности.

Установка аппаратного управления потоком передаваемых данных

Некоторые версии UNIX поддерживают аппаратное управление потоком передаваемых данных используя сигнальные линии CTS (Clear To Send) и RTS (Request To Send). Если в вашей системе объявлены константы CNEW_RTSCTS или CRTSCTS, то такая поддержка, возможно, присутствует. Для активирования аппаратного управления потоком передаваемых данных необходимо сделать следующее:

Подобно вышеуказанному, для деактивирования аппаратного управления потоком передаваемых данных:

Локальные опции

Поле локального режима c_lflag управляет как вводимые символы будут обрабатываться драйвером последовательного порта. В основном, вы будете конфигурировать поле c_lflag для канонического или неканонического (raw) ввода.

Таблица 6 - Константы для поля c_lflag
КонстантаОписание
ISIGРазрешить SIGINTR, SIGSUSP, SIGDSUSP, и SIGQUIT сигналы
ICANONРазрешить канонический ввод (иначе неканонический)
XCASEОтображение uppercase \lowercase (устаревшее)
ECHOРазрешить эхо вводимых символов
ECHOEСимвол эхо стирания как BS-SP-BS
ECHOKЭхо NL после символа kill
ECHONLЭхо NL
NOFLSHБлокировка очистки приемных буферов после символа прерывания или выхода
IEXTENРазрешить расширенные функции
ECHOCTLЭхо управляющих символов как ^char и удаления как ~?
ECHOPRTEcho erased character as character erased
ECHOKEBS-SP-BS entire line on line kill
FLUSHOOutput being flushed
PENDINRetype pending input at next read or input char
TOSTOPПосылка SIGTTOU для фонового вывода

Выбор канонического ввода

Канонический ввод - строчно-ориентированный. Вводимые символы помещаются в буфер который может интерактивно редактироваться пользователем до приема символа CR (carriage return) или LF (line feed).

При выборе этого режима вы нормально устанавливаете опции ICANON, ECHO и ECHOE:

Выбор неканонического (Raw) ввода

Неканонический ввод не обрабатывается. Вводимый символ передается без изменений, так как он был принят. В основном вы сбрасываете опции ICANON, ECHO, ECHOE и ISIG приустановке неканонического ввода:

Замечание об эхо ввода

Никогда не разрешайте эхо ввода (ECHO, ECHOE) когда посылаете команды модему или другому компьютеру который производит эхо вводимых символов, поскольку вы получите цикл обратной связи между двумя последовательными интерфейсами!

Опции ввода

Поле опций ввода c_iflag управляет любой обработкой ввода которая выполняется над символами принимаемыми из последовательного порта. Также как и в случае поля c_cflag, окончательное значение сохраняемое в c_iflag - это операция побитного OR требуемых опций.

Таблица 7 - Константы для поля c_iflag
КонстантаОписание
INPCKEnable parity check
IGNPARIgnore parity errors
PARMRKMark parity errors
ISTRIPStrip parity bits
IXONEnable software flow control (outgoing)
IXOFFEnable software flow control (incoming)
IXANYAllow any character to start flow again
IGNBRKIgnore break condition
BRKINTSend a SIGINT when a break condition is detected
INLCRMap NL to CR
IGNCRIgnore CR
ICRNLMap CR to NL
IUCLCMap uppercase to lowercase
IMAXBELEcho BEL on input line too long

Установка контроля четности ввода

Вы должны установить проверку контроля четности ввода если вы уже установили проверку четности в поле c_cflag (PARENB). Значащие константы для проверки четности ввода: INPCK, IGNPAR, PARMRK, и ISTRIP. В основном, вы будуте устанавливать INPCK и ISTRIP для разрешения контроля четности и отбрасывания бита четности:

Опция IGNPAR несколько опасна, поскольку указывает драйверу последовательного порта игнорировать ошибки четности и передавать принятые данные как буд-то ошибок не было. Это может быть полезно при тестировании качества коммуникационной связи, но, в основном, не используется по практическим соображениям.

Опция PARMRK указывает 'маркировать' ошибки четности во входном потоке используя специальный символ. Если установлено IGNPAR, то вашей программе будет посылаться символ NUL (восьмеричное 000) перед каждым символом который получен с ошибкой четности. Иначе будут посылаться символы DEL (восьмеричное 177) и NUL вместе с ошибочно принятым символом.

Установка программно управляемого управления потоком передачи данных

Установка программно управляемого управления потоком передачи данных осуществляется использованием констант IXON, IXOFF и IXANY:

Для отмены программно управляемого управления потоком передачи данных вам необходимо просто замаскировать эти биты:

Символы XON (start data) и XOFF (stop data) описываются в массиве c_cc, который обсуждается ниже.

Опции вывода

Поле c_oflag содержит опции фильтрации вывода. Подобно режимам ввода, вы можете выбрать обработанный или не обработанный (raw) вывод данных.

Таблица 8 - Константы для поля c_oflag
КонстантаОписание
OPOSTPostprocess output (not set = raw output)
OLCUCMap lowercase to uppercase
ONLCRMap NL to CR-NL
OCRNLMap CR to NL
NOCRNo CR output at column 0
ONLRETNL performs CR function
OFILLUse fill characters for delay
OFDELFill character is DEL
NLDLYMask for delay time needed between lines
NL0No delay for NLs
NL1Delay further output after newline for 100 milliseconds
CRDLYMask for delay time needed to return carriage to left column
CR0No delay for CRs
CR1Delay after CRs depending on current column position
CR2Delay 100 milliseconds after sending CRs
CR3Delay 150 milliseconds after sending CRs
TABDLYMask for delay time needed after TABs
TAB0No delay for TABs
TAB1Delay after TABs depending on current column position
TAB2Delay 100 milliseconds after sending TABs
TAB3Expand TAB characters to spaces
BSDLYMask for delay time needed after BSs
BS0No delay for BSs
BS1Delay 50 milliseconds after sending BSs
VTDLYMask for delay time needed after VTs
VT0No delay for VTs
VT1Delay 2 seconds after sending VTs
FFDLYMask for delay time needed after FFs
FF0No delay for FFs
FF1Delay 2 seconds after sending FFs

Выбор обработанного вывода

Обработанный вывод выбирается установкой опции OPOST в поле c_oflag:

Из всех различных опций, возможно, вы будете использовать опцию ONLCR которая отображает символ новой строки в пару символов CR-LF. Остальные опции вывода скорее исторические и относятся к тому времени, когда строчные принтеры и терминалы не могли справиться с потоком последовательных данных.

Выбор необработанного (raw) вывода

Выбор необработанного (raw) вывода устанавливается сбросом опции OPOST в поле c_oflag:

Когда опция OPOST сброшена, все остальные биты опций в поле c_oflag игнорируются.

Управляющие символы

Символьный массив c_cc содержит описания управляющих символов и параметры таймаутов. Константы объявлены для каждого элемента этого массива.

Таблица 9 - Управляющие символы в массиве c_cc
КонстантаОписаниеКомбинация клавиш
VINTRInterruptCTRL-C
VQUITQuitCTRL-Z
VERASEEraseBackspace (BS)
VKILLKill-lineCTRL-U
VEOFEnd-of-fileCTRL-D
VEOLEnd-of-lineCarriage return (CR)
VEOL2Second end-of-lineLine feed (LF)
VMINMinimum number of characters to read
VTIMETime to wait for data (tenths of seconds)

Установка символов программного управления потоком передаваемых данных

Элементы VSTART и VSTOP массива c_cc содержат символы используемые для программного управления потоком передаваемых данных. Обычно они должны быть установлены в DC1 (восьмеричное 021) и DC3 (восьмеричное 023), что представляет стандарт ASCII как символы XON и XOFF.

Установка таймаутов чтения

Драйвера последовательного интерфейса UNIX предоставляют возможность специфицировать таймауты для символа и пакета. Два элемента массива c_cc используемых для указания таймаутов: VMIN и VTIME. Таймауты игнорируются в случае режима канонического ввода или когда для файла устройства установлена опция NDELAY при открытии файла open или с использованием fcntl.

VMIN определяет минимальное число символов для чтения. Если VMIN установлено в 0, то значение VTIME определяет время ожидания для каждого читаемого символа. Примечательно, что это не подразумевает, что вызов read для N байтов будет ждать поступление N символов. Тайаут произойдет в случае задержки приема любого одиночного символа и вызов read вернет число непосредственно доступных символов (вплоть до числа которое вы запросили).

Если VMIN не 0, то VTIME определяет время ожидания для чтения первого символа. Если первый символ прочитан в течение указанного времени, то любое чтение будет блокироваться (ждать) пока все число символов, указанное в VMIN, не будет прочитано. Таким образом, как только первый символ будет прочитан, драйвер последовательного интерфейса будет ожидать приема всего пакета символов (всего количества байтов указанного в VMIN). Если символ не будет прочитан за указанное время, то вызов read вернет 0. Этот метод позволяет вам указать последовательному интерфейсу возвращать 0 или N байтов. Однако, таймаут будет приниматься только для первого читаемого символа, таким образом, если драйвер по какой-либо причине 'потеряет' один символ из N-байтного пакета, то вызов readможет быть заблокирован ожиданием ввода дополнительного символа навсегда.

VTIME определяет величину времени ожидания ввода символа в десятых долях секунды. Если VTIME установлено в 0 (по умолчанию), то чтение будет заблокировано в ожидании на неопределенное время если для порта не была установлена опция NDELAY вызовом open или fcntl.


Глава 3, Связь через модем

Эта глава содержит базовые понятия о телефонных коммуникациях посредством модулятора/демодулятора (модем). Представленные примеры используют де-факто стандартное множество "AT" команд модема.

Что такое модем?

Модемы - это устройства которые модулируют последовательные данные в частоты, которые могут быть переданы по аналоговым линиям подобным телефонным линиям или кабелям TV подключений. Стандартный телефонный модем преобразует последовательные данные в тона которые могут быть переданы по телефонным линиям; из-за скорости и сложности преобразования эти тона звучат подобно громкому визгу если вы их слушаете.

Телефонные модемы которые доступны в настоящее время могут передавать данные по телефонной линии со скоростью около 53,000 битов в секунду, или 53kbps. В дополнение, большинство модемов используют технологию сжатия данных которая может повысить скорость передачи некоторых типов данных вплоть до 100kbps.

Управление модемом

Первый шаг в организации связи через модем - \это открытие и конфигурирование порта для неструктурированного (raw) ввода:

Следующее что вам необходимо сделать, это установить связь с модемом. Наилучший способ сделать это посылкой модему "AT" команды. Это также позволяет 'хитрым' модемам определить какую скорость передачи данных вы используете. Когда модем корректно подключен и включен, он будет выдавать ответ "OK".

Стандартные команды модема

Большинство модемов использует множество "AT" команд, называемых так поскольку каждая команда начинается с символов "AT". Каждая посылаемая команда это символьная строка начинающаяся в первом столбце с символов "AT" и сопровождаемая специфическими командами и символом возврата каретки (CR, или восьмеричное 015). После обработки команды модем будет отвечать одним из нескольких текстовых сообщений, в зависимости от команды.

ATD - Набор номера (Dial A Number)

Команда ATD производит набор указанного номера. В дополнение к цифрам и дефисам вы можете указать тип набора тональный ("T") или импульсный ("P"), паузу на одну секунду (","), и ожидание тональной посылки ("W"):

Модем ответит одним из следующих сообщений:

ATH - Повесить трубку (Hang Up)

Команда ATH указывает модему повесить трубку. Поскольку модем должен быть в "командном режиме", вы, возможно, не будете использовать эту команду при нормальном телефонном вызове.

Также большинство модемов вешают трубку при сбросе сигнала DTR; вы можете выполнить это установкой скорости передачи данных в 0 как минимум на 1 секунду. Также, сброс сигнала DTR переводит модем в командный режим.

После того как модем успешно повесит трубку, он выдаст сообщение "NO CARRIER". Если модем останется на линии, то он выдаст сообщение "CONNECT" или "CONNECT baud".

ATZ - Сброс модема (Reset MODEM)

Команда ATZ производит сброс модема. Модем будет отвечать строкой "OK".

Общие проблемы модемной связи

Первое и самое главное, не забудьте отключить эхо ввода. Эхо ввода приведет к циклу обратной связи между модемом и компьютером.

Второе, когда посылаете команды модему, вы должны завершать их символом возврата каретки (CR), а не символом новой строки (NL). Символьная константа C для CR - "\r".

И в заключение, когда работаете с модемом, убедитесь, что вы используете скорость передачи которую поддерживает модем. Хотя многие модемы выполняют автоматическое определение скорости передачи, некоторые имеют ограничения (общее ограничение 19.2kbps) которые вы должны соблюдать.


Глава 4, Низкоуровневое программирование последовательного порта

Эта глава описывает технику низкоуровневого программирования последовательного порта, использущую системные вызовы ioctl(2) и select(2).

IOCTL последовательного порта

В Главе 3, Конфигурирование последовательного порта мы использовали функции tcgetattr и tcsetattr для конфигурирования последовательного порта. В системе UNIX эти функции используют системный вызов ioctl(2).

Системный вызов ioctl принимает три аргумента:

Аргумент fd указывает файловый дескриптор последовательного порта. Аргумент request является константой, описанной в файле <termios.h>, и, обычно, является следующим:

Таблица 10 - IOCTL Запросы к последовательному порту
ЗапросОписаниеФункция POSIX
TCGETS Получить текущие настройки последовательного порта. tcgetattr
TCSETS Установить настройки последовательного порта немедленно. tcsetattr(fd, TCSANOW, &options)
TCSETSF Установить настройки последовательного порта после очистки буферов ввода/вывода. tcsetattr(fd, TCSAFLUSH, &options)
TCSETSW Установить настройки последовательного порта после того как буфера ввода/вывода освободятся. tcsetattr(fd, TCSADRAIN, &options)
TCSBRK Послать на определенное время разрыв линии (break). tcsendbreak, tcdrain
TCXONC Программное управление потоком данных. tcflow
TCFLSH Очистка очередей ввода/вывода. tcflush
TIOCMGET Вернуть состояние "модемных" битов. None
TIOCMSET Установить состояние "модемных" битов. None
FIONREAD Вернуть количество байтов в буфере ввода (приемный буфер). None

Получение управляющих сигналов

Вызов TIOCMGET ioctl получает текущее состояние статусных битов "модема", которые включают все сигнальные линии RS-232, исключая RXD и TXD:

Таблица 11 - Константы контрольных сигналов
КонстантаОписание
TIOCM_LEDSR (data set ready/line enable)
TIOCM_DTRDTR (data terminal ready)
TIOCM_RTSRTS (request to send)
TIOCM_STSecondary TXD (transmit)
TIOCM_SRSecondary RXD (receive)
TIOCM_CTSCTS (clear to send)
TIOCM_CARDCD (data carrier detect)
TIOCM_CDSynonym for TIOCM_CAR
TIOCM_RNGRNG (ring)
TIOCM_RISynonym for TIOCM_RNG
TIOCM_DSRDSR (data set ready)

Для получения статусных битов, необходимо вызвать ioctl с указателем на integer переменную для сохранения битов:

Установка управляющих сигналов

Вызов TIOCMSET ioctl устанавливает статусные биты "модема" описанные выше. Для сброса сигнала DTR вы можете выполнить следующее:

Биты, которые могут быть установлены, зависят от операционной системы, драйвера и используемого модема. Обратитесь к документации на вашу операционную систему для более подробной информации.

Получение числа доступных байтов

Вызов FIONREAD ioctl получает число байтов в приемном буфере последовательного порта. Также как и в случае с TIOCMGET вам необходимо передать указатель на integer переменную для сохранения результата:

Это может быть полезно при опросе наличия данных от последовательного порта, когда ваша программа определяет количество байтов в приемном буфере до того как читать данные из последовательного порта.

Селекция ввода из последовательного порта

В то время как простое приложение может опрашивать или ждать данные приходящие от последовательного порта, большинство приложений не простые и, возможно, им неободимо управлять вводом от многих источников.

UNIX предоставляет эту возможность посредством системного вызова select(2). Этот системный вызов позволяет вашей программе проверять условия ввод, вывод или ошибки на одном и/или более дескрипторах. Файловые дескрипторы могут указывать на различные порты, обычные файлы, другие устройства, каналы или сокеты. Вы можете запрашивать проверу для ожидаемого ввода, ожидать ввод бесконечно, или осуществлять выход по таймауту через определенноый промежуток времени, делая системный вызов select очень гибко.

Большинство GUI Toolkits предоставляет интерфейс к вызову select; позже в этой главе мы обсудим библиотеку X Intrinsics ("Xt").

Системный вызов select

Системный вызов select принимает 5 аргументов:

Аргумент max_fd определяет высший численный файловый дескриптор в множествах input, output, и error. Аргументы input, output, и error определяют множества файловых дескрипторов для ожидания условий ввода, вывода или ошобки; укажите NULL для блокировки мониторинга определенных условий. Эти множества инициализируются использованием трех макросов:

Макрос FD_ZERO полностью очищает множество. Макросы FD_SET FD_CLR, соответственно, добавляет и удаляет файловый дескриптор в/из множества.

Аргумент timeout определяет значение таймаута которое состоит из секунд (timeout.tv_sec) и милисекунд (timeout.tv_usec). Для опроса одного или более файловых дескриптора, установите секунды и милисекунды в нуль. Для бесконечног ожидания определите указатель таймаута (timeout pointer) как NULL.

Системный вызов select возвращает число файловых дескрипторов которые имеют ожидаемые условия, или -1 при ошибке.

Использование системного вызова select

Предположим: что мы читаем данные от последовательного порта и от сокета. Мы хотим проверить ввод от обоих файловых дескрипторов, и хотим уведомлять пользователя если в течение 10 секунд не было получено никаких данных. Для выполнения этого нам понадобится использовать системный вызов select:

Вы должны заметить, что сначала мы проверяем значение которое вернул системный вызов select. Значения 0 и -1 выдают соодветственно предупреждающее сообщение и сообщение об ошибке. Значения больше 0 подразумевают, что на одном или более дескрипторах мы имеем данные ожидающие обработку.

Для определения того какой файловый дескриптор имеет ожидание ввода, мы используем макрос FD_ISSET для проверки множества ввода для каждого файлового дескриптора. Если флаг файлового дескриптора установлен, то условие присутствует (в нашем случае, ожидание ввода) и мы должны это как-то обработать.

Использование select с библиотекой X Intrinsics

Библиотека X Intrinsics предоставляет интерфейс к системному вызову select через функции XtAppAddInput(3x) и XtAppRemoveInput(3x):

Системный вызов select используется на внутреннем уровне для реализации таймаутов, и проверки ввода от X сервера. Эти функции могут быть использованы с любым Xt-образным инструментарием, включая Xaw, Lesstif и Motif.

Аргумент proc, функции XtAppAddInput, определяет функцию которая будет вызываться когда выбранное условие (или доступный ввод) присутствует на файловом дескрипторе. В предидущем примере вы могли указать функции process_fd или process_socket.

Поскольку Xt ограничивает ваш доступ к системному вызову select, вам понадобится реализовать таймауты через другой механизм, возможно через XtAppAddTimeout(3x).


Приложение A, Цоколевки (расположение выводов)

Это приложение предоставляет информацию о цоколевках большинства последовательных портов с которыми вы можете столкнуться.

Цоколевка RS-232

RS-232 встречается в трех модификациях (A, B, C) и использует 25-контактный разъем (розетка):

Рисунок 2 - Разъем RS-232

Таблица 12 - RS-232 Signals
ВыводОписание ВыводОписание
1Earth Ground 14Secondary TXD
2TXD - Transmitted Data 15Transmit Clock
3RXD - Received Data 16Secondary RXD
4RTS - Request To Send 17Receiver Clock
5CTS - Clear To Send 18Unassigned
6DSR - Data Set Ready 19Secondary RTS
7GND - Logic Ground 20DTR - Data Terminal Ready
8DCD - Data Carrier Detect 21Signal Quality Detect
9Reserved 22Ring Detect
10Reserved 23Data Rate Select
11Unassigned 24Transmit Clock
12Secondary DCD 25Unassigned
13Secondary CTS

Цоколевка RS-422

RS-422 также использует 25-контактный разъем (розетка), но с различающимися сигналами:

Рисунок 3 - Разъем RS-422

Таблица 13 - Сигналы RS-422
ВыводОписание ВыводОписание
1Earth Ground 14TXD+
2TXD- - Transmitted Data 15Transmit Clock-
3RXD- - Received Data 16RXD+
4RTS- - Request To Send 17Receiver Clock-
5CTS- - Clear To Send 18Unassigned
6DSR - Data Set Ready 19RTS+
7GND - Logic Ground 20DTR- - Data Terminal Ready
8DCD- - Data Carrier Detect 21Signal Quality Detect
9Reserved 22Unassigned
10Reserved 23DTR+
11Unassigned 24Transmit Clock+
12DCD+ 25Receiver Clock+
13CTS+

Цоколевка RS-574 (IBM PC/AT)

Интерфейс RS-574 используется исключительно производителями PC и использует 9-штырьковый разъем (вилка):

Рисунок 4 - Разъем RS-574

Таблица 14 - Сигналы RS-574 (IBM PC/AT)
ВыводОписание ВыводОписание
1DCD - Data Carrier Detect 6Data Set Ready
2RXD - Received Data 7RTS - Request To Send
3TXD - Transmitted Data 8CTS - Clear To Send
4DTR - Data Terminal Ready 9Ring Detect
5GND - Logic Ground

Цоколевки SGI

Старое оборудование SGI использует 9-штырьковый разъем (розетка). В отличие от RS-574, цоколевка SGI больше соответствует RS-232:

Рисунок 5 - 9-штырьковый разъем SGI

Таблица 15 - Сигналы 9-штырькового разъема SGI
ВыводОписание ВыводОписание
1Earth Ground 6DSR - Data Set Ready
2TXD - Transmitted Data 7GND - Logic Ground
3RXD - Received Data 8DCD - Data Carrier Detect
4RTS - Request To Send 9DTR - Data Terminal Ready
5CTS - Clear To Send

Рабочие станции SGI Indigo, Indigo2, и Indy используют 8-контактный MiniDIN разъем Apple для своих последовательных портов:

Рисунок 6 - 8-контактный разъем SGI

Таблица 16 - Сигналы 8-контактного разъема SGI
ВыводОписание ВыводОписание
1DTR - Data Terminal Ready 5RXD - Received Data
2CTS - Clear To Send 6RTS - Request To Send
3TXD - Transmitted Data 7DCD - Data Carrier Detect
4GND - Logic Ground 8GND - Logic Ground


Приложение B, Управляющие коды ASCII

Это приложение перечисляет управляющие коды ASCII и их названия.

Управляющие коды

Следующие символы ASCII используются в целях управления:
Таблица 17 - Управляющие коды ASCII
NameBinaryOctalDecimal Hexadecimal
NUL00000000000000
SOH00000001001101
STX00000010002202
ETX00000011003303
EOT00000100004404
ENQ00000101005505
ACK00000110006606
BEL00000111007707
BS00001000010808
HT00001001011909
NL00001010012100A
VT00001011013110B
NP, FF00001100014120C
CR00001101015130D
SO00001110016140E
SI00001111017150F
DLE000100000201610
XON, DC1000100010211711
DC2000100100221812
XOFF, DC3000100110231913
DC4000101000242014
NAK000101010252115
SYN000101100262216
ETB000101110272317
CAN000110000302418
EM000110010312519
SUB00011010032261A
ESC00011011033271B
FS00011100034281C
GS00011101035291D
RS00011110036301E
US00011111037311F

  Закладки на сайте
  Проследить за страницей
Created 1996-2017 by Maxim Chirkov
ДобавитьРекламаВебмастеруГИД
Hosting by Ihor
