4.2.1.3 Протокол ядра NetWare (NCP)
Семенов Ю.А. (ГНЦ ИТЭФ)

NCP представляет собой язык общения серверов и клиентов в среде NetWare. NCP-пакет вкладывается в SPX. Рабочие станции передают свои запросы на запись или чтение файлов, на создание очереди заданий, на поиск в дисковых каталогах и т.д. в виде NCP-сообщений. Прежде чем клиент пошлет NCP-запрос, он должен подключиться к серверу и выдать заявку на формирование NCP-канала связи. Сервер в ответ на этот запрос присылает отклик, в котором содержится подтверждение создания такого канала связи, если запрос удовлетворен. Каждому запросу должен соответствовать отклик. Формат NCP-запроса показан на рис. 4.2.1.3.1.

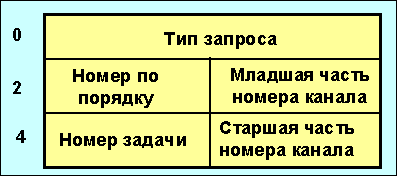

Рис. 4.2.1.3.1. Формат заголовка пакета NCP

Поле тип запроса характеризует запрос, передаваемый от клиента к серверу, возможные значения кодов этого поля приведены ниже (таблица 4.2.1.4).

Таблица 4.2.1.3.1 Значения кодов поля тип запроса

Код

Описание запроса

1111

Создание канала обслуживания

2222

Запрос сервиса

5555

Ликвидация канала обслуживания

7777

Пересылка в пакетном режиме

Поле номер по порядку используется для отслеживания последовательности связи между клиентом и сервером. Клиент записывает в это поле код, равный номеру по порядку плюс единица. В полях номера канала записан номер, присвоенный клиенту при его регистрации сервером. Поле номер задачи идентифицирует каждую из задач, сделавших запрос. Сервер следит за выполнением задачи и освобождает ресурсы при завершении выполнения. Номер задачи равный нулю говорит серверу, что все задания окончены. Старшая часть номера канала используется лишь при наличии более чем 1000 пользователей, в остальных вариантах это субполе содержит нуль. Сервер в своем отклике сообщает клиенту результаты выполнения его запроса. Отклик, также как и запрос, вкладывается в IPX/SPX-пакет. Формат пакета-отклика показан на рис. 4.2.1.3.2.

Рис. 4.2.1.3.2. Формат заголовка NCP-отклика

Поле тип отклика может содержать следующие коды (таблица 4.2.1.3.2):

Таблица 4.2.1.3.2 Коды откликов

Код типа отклика

Описание

3333

Отклик

7777

Соединение для протокола Burst Mode

9999

Запрос обрабатывается

Сервер отвечает на большую часть запросов, помещая код 3333 в поле типа отклика. Если запрос клиента помещен в очередь, а клиент по таймауту выдал еще один запрос, ему присылается отклик типа "Запрос обрабатывается". Станция клиента при этом сбросит таймер в исходное состояние, добавит 1 к счетчику попыток и продолжит ожидание. По умолчанию запрос можно повторить 20 раз. Поле код завершения указывает на характер завершения выполнения запроса клиента. Код нуль говорит об успешном завершении, любое другое число - об ошибке. Поле состояние канала содержит флаги, характеризующие статус канала, клиенты NetWare должны проверять код этого поля во всех пакетах, приходящих от сервера. Кроме заголовка (запросов и откликов) каждое NCP-сообщение должно содержать в себе код NCP-процедуры, характеризующий запрашиваемую услугу. Часто помимо кода процедуры необходимо указать и ее субкод. Перечень кодов процедур и их функций приведен в приложении.

Помимо стандартных пакетов в среде Novell используются несколько вспомогательных видов пакетов. Это пакеты "сторожевая собака" (Watchdog), сериализации (serialization) и сообщения. Пакеты "сторожевая собака" после IPX-заголовка имеет поля номера канала и сигнатура. Поле номера канала отмечает канал станции, присвоенный ей при регистрации. Поле сигнатура содержит код 0x3F. Если отклика от рабочей станции нет, то сервер передает с интервалом 59 сек 10 аналогичных "собачих" пакетов. Если отклика добиться не удастся, связь со станцией будет разорвана. Период и число таких запросов администратор может изменять в широких пределах.

Так как система NetWare продается для каждого сервера отдельно, чтобы контролировать случаи нелегальной загрузки, по сети рассылаются широковещательные пакеты сериализации. Цель такой рассылки - проверка наличия в сети нескольких копий одного и того же программного обеспечения. Пакеты сериализации содержат 36 байт, включая IPX-заголовок, и передаются раз в 66 сек. Эти пакеты помимо IPX-заголовка включают в себя только поле данных (6 байт), где содержится информация о серийном номере программного продукта. Пакеты сериализации всегда посылаются на вход соединителя (socket) с номером 0x0457. При обнаружении нелегальной копии всем пользователям рассылается уведомление "Copyright violation".

Пользователи NetWare могут передавать сообщения рабочим станциям, группам и другим пользователям. Для каждой станции NetWare резервирует буфер для сообщений. Консоль отображает принятое сообщение немедленно, буфер же сохраняет сообщение и может уведомлять о нем пользователя. Для передачи сообщений используется команда SEND.
