4.2.3 NetBIOS
Семенов Ю.А. (ГНЦ ИТЭФ)

Протокол NetBIOS был создан для работы в локальных сетях. Система NetBIOS предназначена для персональных ЭВМ типа IBM/PC в качестве интерфейса, независящего от фирмы-производителя. NetBIOS использует в качестве транспортных протоколов TCP и UDP. Описание NetBIOS содержится в документе IBM 6322916 "Technical Reference PC Network" (см. также RFC-1001-2, -1088 и STD-48).

Пакет NETBIOS (см. также ftp://ietf.org/internet-drafts/draft-ietf-pppext-netbios-fcp-08.txt) создан для использования группой ЭВМ, поддерживает как режим сессий (работа через соединение), так и режим дейтограмм (без установления соединения). 16-и символьные имена объектов в netbios распределяются динамически. netbios имеет собственную dns, которая может взаимодействовать с интернетовской. Имя объекта при работе с NETBIOS не может начинаться с символа *.

Приложения могут через netbios найти нужные им ресурсы, установить связь и послать или получить информацию. NETBIOS использует для службы имен порт - 137, для службы дейтограмм - порт 138, а для сессий - порт 139.

Любая сессия начинается с netbios-запроса, задания ip-адреса и определения tcp-порта удаленного объекта, далее следует обмен NETBIOS-сообщениями, после чего сессия закрывается. Сессия осуществляет обмен информацией между двумя netbios-приложениями. Длина сообщения лежит в пределах от 0 до 131071 байт. Допустимо одновременное осуществление нескольких сессий между двумя объектами.

При организации IP-транспорта через NETBIOS IP-дейтограмма вкладывается в NETBIOS-пакет. Информационный обмен происходит в этом случае без установления связи между объектами. Имена Netbios должны содержать в себе IP-адреса. Так часть NETBIOS-адреса может иметь вид, ip.**.**.**.**, где IP указывает на тип операции (IP через Netbios), а **.**.**.** - ip-адрес. Система netbios имеет собственную систему команд (call, listen, hang up, send, receive, session status, reset, cancel, adapter status, unlink, remote program load) и примитивов для работы с дейтограммами (send datagram, send broadcast datagram, receive datagram, receive broadcast datagram). Все оконечные узлы netbios делятся на три типа:

  • Широковещательные ("b") узлы;
  • узлы точка-точка ("p");
  • узлы смешанного типа ("m").

IP-адрес может ассоциироваться с одним из указанных типов. B-узлы устанавливают связь со своим партнером посредством широковещательных запросов. P- и M-узлы для этой цели используют netbios сервер имен (NBNS) и сервер распределения дейтограмм (NBDD).

В настоящее время (1985 г) разработана улучшенная версия протокола NETBIOS - NetBeui (NetBios extended user interface). Этот новый протокол используется операционными системами LAN manager, LAN server, Windows for Workgroups и Windows NT, а по своей функции занимает нишу протоколов TCP/IP, охватывая связной, сетевой и транспортный уровни. Здесь стандартизован формат пакетов NetBios, добавлены некоторые новые функции. netbuei базируется на протоколе OSI LLC2, вводит стандарт на формат кадра netbios (NDF) и использует NetBios в качестве интерфейса высокого уровня. Протокол обладает высоким быстродействием и служит для объединения небольших локальных сетей (20-200 ЭВМ) друг с другом или с главной ЭВМ. Этот протокол соответствует связному, сетевому и транспортному уровню модели OSI. В новых версиях NetBuei (3.0 и выше) снято ограничение на число одновременных сессий (254). Среди ограничений NetBuei следует назвать отсутствие внутренней маршрутизации и серьезные ограничения при работе в региональных сетях. По этой причине netbuei рекомендуется для локальных сетей (здесь они предпочтительнее других протоколов), а для внешних связей использовать, например, TCP/IP.

Для подключения терминальной системы к локальной сети или к другой терминальной системе разработан протокол NBFCP (NetBios frames control protocol, код поля протокола = 803F), который в свою очередь базируется на протоколе PPP.

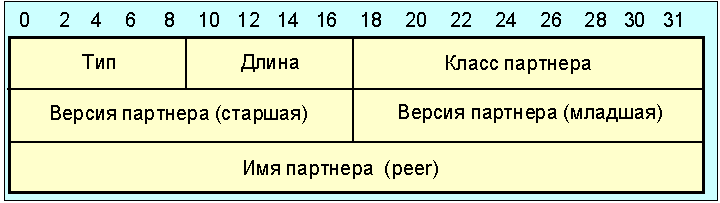

Формат кадра протокола NBFCP показан на рис. 4.2.3.1.

Рис. 4.2.3.1. Формат кадра NBFCP

Поле тип содержит код 2, поле длина определяет размер заголовка, если длина=8, имя партнера отсутствует. Поле класс партнера идентифицирует тип системы отправителя (см. таблицу 4.2.3.1). Таблица возможных значений поля класс партнера приведена ниже. Поле имя партнера может иметь до 32 октетов.

Таблица 4.2.3.1 Коды класса партнера

Код класса

Описание

1

Зарезервировано

2

Сервер внешнего порта PPP NetBIOS

3

Зарезервировано

4

Сервер локального доступа PPP NetBIOS

5

Зарезервировано

6

Мост PPP NetBIOS

7

Зарезервировано

8

Терминальная система PPP

Протокол WINS

Протокол WINS разработан компанией MicroSoft для операционной среды Windows и предназначен для расширения возможностей NetBIOS.

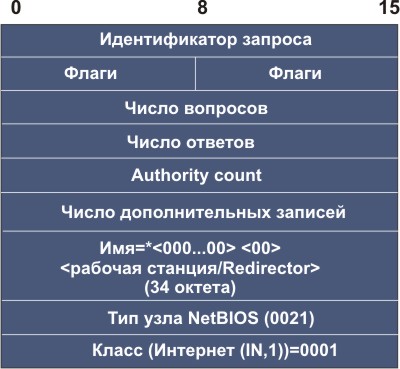

WINS-запросы обычно транспортируются в UDP-дейтограммах. При этом используется порт отправителя=137. В поле данных размешается 2-октетное поле идентификатора, позволяющего связать запрос с откликом. Далее следует 2 байта флагов, в случае запроса туда записывается 0. За ним размещается два октета, содержащие число вопросов, 2 октета числа ответов и еще 4 нулевых октетов. Завершается кадр запроса двумя октетами поля типа (00 21 -> статус узла NetBIOS) и полем класса (для Интернет 00 01 -> (IN,1)). Такие запросы позволяют получить дополнительные данные (имя узла, его MAC-адрес, NetBIOS-имя, имя группы) об ЭВМ с заданным IP-адресом. Причем эта ЭВМ может находиться где угодно в Интернет, но непременно работать в OS Windows. Формат поля данных UDP-дейтограммы запроса показан на рис. 1.

Рис. 4.2.3.2. Формат запроса WINS

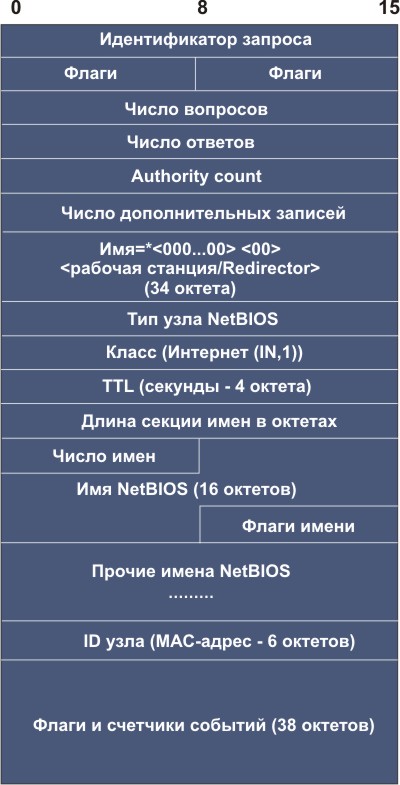

В поле данных UDP-дейтограммы отклика располагается 2-байтовое поле идентификатора, аналогичного содержащемуся в пакете запроса. Далее следует поле флагов с длиной в два октета. Формат поля данных UDP-дейтограммы отклика показан на рис. 2.

Рис. 4.2.3.2. Формат отклика WINS

Поле флаги имеет следующую структуру:

0 _ _ _

_ _ _ _

Команда

_ 000

0 _ _ _

Запрос

_ _ _ _

_ _ 0 _

Не укорочено

_ _ _ _

_ _ _ 0

Рекурсия нежелательна

_ _ _ _

_ _ _ 0

Рекурсия нежелательна

1_ _ _

_ _ _ _

Отклик

_ 000

0 _ _ _

Запрос

_ _ _ _

_ _ 0 _

Не укорочено

_ _ _ _

_ 1 _ _

Официальный ответ

Для поля флаги имени характерна следующая структура

0_ _ _

_ _ _ _

Уникальное имя NetBIOS

_ 10 _

_ _ _ _

Узел М-типа

_ _ _ _

_ 1 _ _ _

Активное имя

_ _ _ _

_ _ 0_

Временное имя

Для поля флагов имени группы характерно следующее назначение бит

1 _ _ _

_ _ _ _

Имя группы NetBIOS

_ 10 _

_ _ _ _

Узел М-типа

_ _ _ _

_ 1 _ _ _

Активное имя

_ _ _ _

_ _ 0_

Временное имя

Протокол WINS весьма удобен для сбора данных о МАС-адресах ЭВМ в многоранговой сети, где получить эти данные с помощью ARP-запросов невозможно. Какие-то данные можно извлечь из кэша маршрутизаторов или таблиц сетевых переключателей, если они доступны с помощью SNMP-запросов. Но WINS может дать больше данных, если рабочая станция использует операционную систему Windows. Так что, когда, скажем, программа Black ICE Defender пришлет вам MAC-адрес атакера, сидящего на другом континенте, не удивляйтесь, на помощь был призван протокол WINS.
