Несколько трюков с ng_ipacct (freebsd ipaccounting netgraf traffic)


<< Предыдущая ИНДЕКС Правка src / Печать Следующая >>
Ключевые слова: freebsd, ipaccounting, netgraf, traffic,  (найти похожие документы)

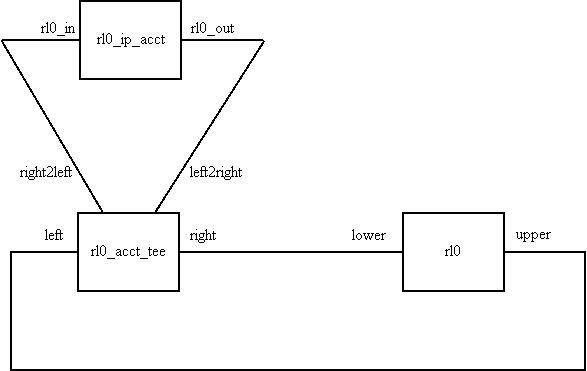

From: Alexey Plutakhin <Alexey@nnz.ru.> Date: Mon, 14 Apr 2006 14:31:37 +0000 (UTC) Subject: Несколько трюков с ng_ipacct Оригинал: iplab-nnz.ru Инструмент ng_ipacct, разработанный Романом Палагиным, предназначен для сбора статистики о трафике и реализует Cisco ip accounting. Являясь нодой netgraph, он работает полностью в ядре системы, что существенно снижает требования к системным ресурсам. Снятие и обнуление статистики происходит с помощью утилиты ipacctctl. Инструмент ng_ipacct, разработанный Романом Палагиным, предназначен для сбора статистики о трафике и реализует Cisco ip accounting. Являясь нодой netgraph, он работает полностью в ядре системы, что существенно снижает требования к системным ресурсам. Снятие и обнуление статистики происходит с помощью утилиты ipacctctl. Для возможности работы с ng_ipacct описанными ниже методами нужно скомпилировать ядро с опциями: options NETGRAPH options NETGRAPH_ETHER options NETGRAPH_IFACE options NETGRAPH_KSOCKET options NETGRAPH_SOCKET options NETGRAPH_TEE Классический метод использования ng_ipacct предполагает, соединение через ng_tee с нодой ng_ether, т.е. трафик считается на ethernet интерфейсе. Приведем пример соответствующего скрипта, который поставляется вместе с исходным кодом самой утилиты. /sbin/kldload ng_ipacct > /dev/null 2>&1 /usr/sbin/ngctl mkpeer rl0: tee lower right /usr/sbin/ngctl connect rl0: lower upper left /usr/sbin/ngctl name rl0:lower rl0_acct_tee /usr/sbin/ngctl mkpeer rl0_acct_tee: ipacct right2left rl0_in /usr/sbin/ngctl name rl0_acct_tee:right2left rl0_ip_acct /usr/sbin/ngctl connect rl0_acct_tee: rl0_ip_acct: left2right rl0_out В первой строке загружается модуль ng_ipacct, остальные строки иллюстрирует рисунок: Таким образом, входящий в ethernet интерфейс rl0 трафик с хука lower попадает на ноду rl0_acct_tee, где происходит его копирование на хук upper ноды rl0 и на хук rl0_in ноды rl0_ip_acct. В обратном направлении все происходит аналогично - с хука upper через tee ноду на хук lower, при параллельном копировании в ng_ipacct. Как видно из примера, нода tee служит для дублирования потоков данных проходящих через нее в обоих направлениях. При кажущейся простоте метода, сложности все же возникают при необходимости учета трафика на gif и tun интерфейсах, а так же на интерфейсах, работающих в режиме моста, в виду особенностей их реализации. Ниже приведены приемы, позволяющие обойти эти проблемы. Наиболее универсальный способ - это использование правила tee файервола ipfw. nodename=ipacct_${IFACE} hookprefix=${IFACE} /sbin/kldload ng_netflow ngctl -f- <<-SEQ mkpeer ipacct ctl ctl name .:ctl ${nodename} ### хук для входящего трафика mkpeer ${nodename}: ksocket ${hookprefix}_in inet/raw/divert name ${nodename}:${hookprefix}_in ${nodename}_in msg ${nodename}_in: bind inet/0.0.0.0:3021 ### хук для исходящего трафика mkpeer ${nodename}: ksocket ${hookprefix}_out inet/raw/divert name ${nodename}:${hookprefix}_out ${nodename}_out msg ${nodename}_out: bind inet/0.0.0.0:3022 rmhook .:ctl SEQ В приведенном примере две ноды типа ksocket отправляют в ng_ipacct данные, попадающие в соответствующие сокеты 0.0.0.0:3021 и 0.0.0.0:3022. В эти сокеты трафик направляется правилами файервола: ipfw add 64021 tee 3021 ip from any to room101 via ${IFACE} ipfw add 64022 tee 3022 ip from room101 to any via ${IFACE} При этом следует учитывать, что все запрещающие правила, должны предшествовать правилам tee, т.к. прохождение сетевых пакетов по ipfw заканчивается на этих правилах, и пакеты считаются принятыми. Такую же схему можно реализовать используя правила divert и ноду ng_echo, которая отправляет пришедший поток данных обратно к источнику. Проиллюстрируем это на примере входящего трафика. /sbin/kldload ng_netflow ngctl -f- <<-SEQ mkpeer tee dummy right2left name .:dummy divert_tee_in mkpeer divert_tee_in: echo right echo mkpeer divert_tee_in: ksocket left inet/raw/divert name divert_tee_in:left divert_sock_in msg divert_sock_in: bind inet/0.0.0.0:3021 disconnect dummy mkpeer divert_tee_in: ipacct left2right rl0_in name divert_tee_in:left2right ng_ipacct SEQ В январе 2005 года Gleb Smirnoff опубликовал патч для ноды ng_ipfw, позволяющий копировать трафик из ipfw в netgraph, не прибегая к использованию сокета divert. Это реализуется директивой файервола ngtee. Приведем пример соединения нод. /sbin/kldload ng_ipacct > /dev/null 2>&1 /sbin/kldload ng_ipfw > /dev/null 2>&1 ngctl -f- <<-SEQ mkpeer ipfw: ipacct 333 rl0_in name ipfw:333 rl0_ip_acct connect ipfw: rl0_ip_acct: 444 rl0_out SEQ Трафик перенаправляется в netgraph следующими правилами ipfw: ipfw add 100 ngtee 333 ip from any to any in ipfw add 200 ngtee 444 ip from any to any out Также существует директива netgraph, которую можно использовать совместно с ng_echo, аналогично тому, как это делалось в приведенном выше примере с правилом divert. Проиллюстрируем случай входящего трафика. /sbin/kldload ng_ipacct > /dev/null 2>&1 /sbin/kldload ng_ipfw > /dev/null 2>&1 ngctl -f- <<-SEQ mkpeer ipfw: tee 333 left name ipfw:333 rl0_tee mkpeer rl0_tee: ipacct left2right rl0_in mkpeer rl0_tee: echo right qqq SEQ Данному примеру будет соответствовать правило ipfw: ipfw add 100 netgraph 333 ip from any to any in Попавший в приведенные правила файервола пакет либо будет принят, либо продолжит путешествие по правилам ipfw, в зависимости от значения sysctl переменной net.inet.ip.fw.one_pass (1 - пакет считается принятым, 0 - сравнение продолжается). При этом автор патча сообщает, что такой способ доставки трафика в netgraph более эффективен, чем трюки с tee. Также отметим, что в случае работы сетевых интерфейсов в режиме моста, мост должен быть фильтрующим, чтобы пакеты попадали в файервол. Приведенные методы также должны работать и с модулем ng_netflow. Добавлю, что описанные решения были проверены на маршрутизаторах iscompact. Надеюсь, эта статья окажется полезной. Отдельное спасибо Роману Бесядовскому за советы. Алексей Плутахин, инженер-разработчик 'Ниеншанц-Телеком'.
